Cimentar isolantes
Um atual pode fluir por meio de e ao redor das áreas de toque e não cimentadas. A cimentação ou não cimentação de dois componentes isolantes adjacentes afeta os resultados da análise de distância de isolação e faísca. As próximas imagens de componentes cimentados e não cimentados mostram um exemplo dessa influência no caminho de faísca.
|

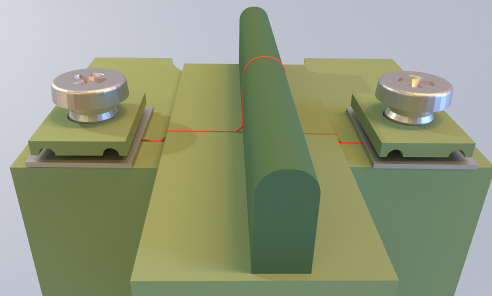

Componentes cimentados
|

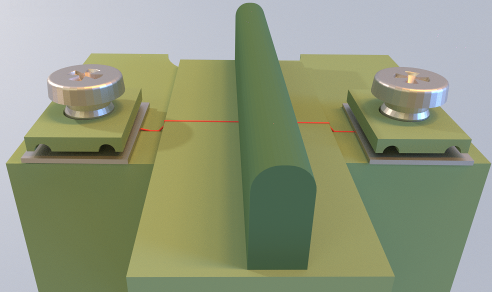

Componentes não cimentados
|
|---|---|
 |
 |
 |
Uma especificação parcial de juntas entre dois componentes não tem suporte atualmente, porém há um tratamento especial para cimentação devido a rebites.
|
Como cimentar componentes
1. Em Pares de componentes cementados, clique em Inserir nova cementação. A caixa de diálogo Selecionar é aberta.
2. Selecione o par de componentes na janela de gráfico e clique em OK na caixa de diálogo Selecionar.
Os componentes selecionados são cimentados e aparecem em Pares de componentes cementados.
Todas as juntas entre os componentes são automaticamente consideradas cimentadas.
Para apagar um item cimentado, clique com o botão direito e clique em Remover.
Excluindo componentes
É possível excluir explicitamente componentes da análise de sem excluí-los da montagem, adicionando-os em Componentes excluídos. Os componentes adicionados em Componentes excluídos são ocultados na janela de gráfico. Para exibir os componentes, remova-os da lista de exclusão.
Excluir componentes de isolamento flexíveis é recomendado. Por exemplo, os cabos podem estender um caminho de isolação e faísca quando eles fiquem acidentalmente entre duas redes elétricas. Devido a sua flexibilidade, é impossível prever sua posição exata na montagem real.
