Símbolos de acabamento de superfície padrão ISO e ASME
O Creo fornece um conjunto de símbolos de acabamento de superfície padrão que podem ser usados além dos símbolos que você define. A galeria de acabamentos de superfície contém os símbolos que estão em conformidade com os padrões de ISO e ASME:
• Para o padrão ASME — Símbolo de acabamento de superfície ASME Y14-36 2018.
• Para o padrão ISO:
◦ Símbolo de acabamento de superfície ISO_1302_2002 — Esse símbolo é criado de acordo com as diretrizes padrão ISO 1302:2002 e é fácil de usar.
◦ Símbolo de acabamento de superfície ISO 21920:2021 — Esse símbolo é criado de acordo com o as diretrizes padrão ISO 21920:2021.
◦ Símbolo de acabamento de superfície ISO_25178_2016_areal — Esse símbolo é criado de acordo as diretrizes padrão ISO 25178-2016. É possível modificar Agrupamento e Texto variável para controlar o espaçamento e a aparência dos valores na instância de símbolo.

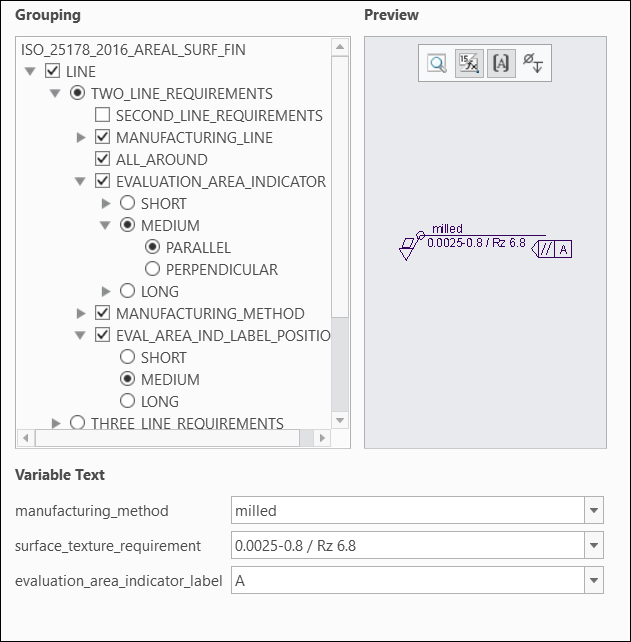

As opções de agrupamento disponíveis para o símbolo de acabamento de superfície ISO_25178_2016_areal são:
• LINE — Controle a exibição de valores de requisito na instância de símbolo de acabamento de superfície. Marque ou desmarque as opções de agrupamento para definir o número de linhas de requisito de textura da superfície, a posição dos valores de requisito e a posição de legendas para a exibição gráfica. As opções de agrupamento a seguir estão disponíveis para LINE:
◦ TWO_LINE_REQUIREMENTS — Selecione para exibir o valor de requisito de textura da superfície em duas linhas na janela de gráfico. Quando você seleciona TWO_LINE_REQUIREMENTS, as opções de agrupamento a seguir estão disponíveis:
▪ SECOND_LINE_REQUIREMENTS — Adicione uma segunda linha na instância de símbolo para o valor de requisito de textura da superfície.
▪ MANUFACTURING_LINE — Selecione o comprimento da linha de manufatura exibida na instância de símbolo de acabamento de superfície.
▪ ALL_AROUND — Selecione para aplicar os valores de requisito em torno da superfície ou do corpo selecionado.
▪ EVALUATION_AREA_INDICATOR — Ajuste a posição do valor de requisito de textura da superfície na janela de gráfico. Selecione SHORT, MEDIUM ou LONG, dependendo do comprimento do valor de requisito de textura da superfície. Por exemplo, se o valor de requisito for curto, selecione SHORT; se o valor de requisito for muito longo, selecione LONG.
▪ MANUFACTURING_METHOD — Selecione o método de manufatura na lista ou insira um novo método de manufatura. As opções de agrupamento a seguir estão disponíveis para MANUFACTURING_METHOD:
▪ INDICATED — Selecione para exibir o método de manufatura para a instância de acabamento de superfície.
▪ NOT_INDICATED — Selecione se não houver nenhum método de manufatura para a instância de acabamento de superfície.
▪ INDICATED_LONG — Selecione se o valor do método de manufatura indicado for longo.
Com base na seleção do método de manufatura, opções de agrupamento adicionais ficam disponíveis. Essas opções de agrupamento são as mesmas para INDICATED, NOT_INDICATED e INDICATED_LONG. As opções de agrupamento adicionais são:
▪ LAY_AND_ORIENTATION — Selecione a orientação da disposição.
▪ SURFACE_LAY_INDICATOR — Selecione a orientação do indicador de disposição da superfície na instância de símbolo.
▪ SURFACE_LAY_INDICATOR_LABEL — Selecione para exibir a legenda do indicador de disposição da superfície na instância de símbolo.
▪ EVAL_AREA_IND_LABEL_POSITION — Especifique a posição da legenda para o indicador da área de avaliação. A opção selecionada para a posição da legenda deve ser igual à seleção feita para EVALUATION_AREA_INDICATOR. Por exemplo, se EVALUATION_AREA_INDICATOR foi selecionado como LONG, EVAL_AREA_IND_LABEL_POSITION também deve ser selecionado como LONG, da mesma forma se fossem SHORT ou MEDIUM.
◦ THREE_LINE_REQUIREMENTS — Selecione para exibir o valor de requisito de textura da superfície em três linhas na janela de gráfico. As opções de agrupamento disponíveis para THREE_LINE_REQUIREMENTS são as mesmas que para TWO_LINE_REQUIREMENTS.
• MATERIAL — Especifique se o material é removido para a superfície.
• MACHINING_ALLOWANCE — Insira um valor numérico para a tolerância de usinagem.
• LEADER_LINE — Exiba a linha líder na instância de símbolo.
