Exemplo: Criando uma tolerância geométrica de posição
Use as características e os valores listados na tabela a seguir para criar uma tolerância geométrica de amostra.
|
Característica
|
Valor
|
|---|---|
|
Entidade
|
Furo
|
|
Local de tolerância
|
Como parte de uma dimensão de diâmetro
|
|
Tipo de características
|
Local/posição (uma tolerância de posição real)
|
|
Valor de tolerância
|
0.25
|
|
Condição do material
|
MMC  |
|
Condição primária de material de datum
|
(A) Adicionar símbolo
|
|
Condição secundária de material de datum
|
(B) adicionar símbolo
|
1. Clique em >
Tolerância geométrica .
Tolerância geométrica .2. Selecione a dimensão do furo. Clique em Tolerência geométrica e posicione o ponteiro na dimensão. Mudanças de cor de texto na dimensão. A tolerância geométrica aparece abaixo da dimensão. Após a colocação, a aba de faixa de opções de Tolerância geométrica será aberta.
3. Clique na lista de Característica geométrica e selecione Posição
.
.4. Clique na caixa de texto de tolerância, no grupo Símbolos, e selecione o símbolo de diâmetro. O símbolo de diâmetro é refletido na caixa de texto de tolerância.
5. Na caixa de texto de tolerância, adicione tolerância como 0.25 após o símbolo de diâmetro.
6. No grupo Símbolos, selecione o símbolo . O símbolo é refletido na caixa de texto de tolerância após o valor 0.25.
. O símbolo é refletido na caixa de texto de tolerância após o valor 0.25.7. Adicione a referência de datum primário como A e referência secundária como B.

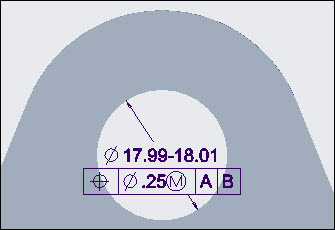

A tolerância geométrica aparece conforme mostrado:
