Parâmetros de acabamento periférico HSM
Os parâmetros a seguir são específicos às sequências NC de acabamento periférico HSM. Eles são listados em um título correspondente ao nome da ramificação quando os parâmetros são configurados.
Para obter a descrição dos parâmetros comuns de manufatura, disponível para todos os tipos de sequência NC, consulte Parâmetros comuns de sequência NC.
Profundidade de corte e tolerâncias

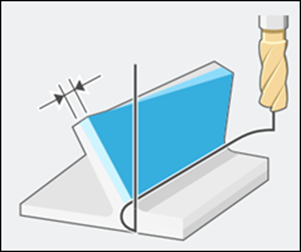

• Material excedente periférico (ID: SWARF_STOCK_ALLOW)
Define a quantidade de material que sobra após o corte final nas superfícies de referência periféricas.

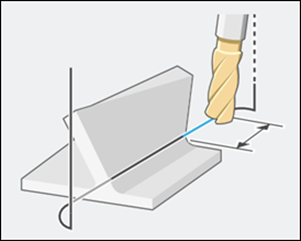

• Distância de sobrepassada inicial (ID: START_OVERTRAVEL)
Adiciona automaticamente a distância no início do caminho da ferramenta.

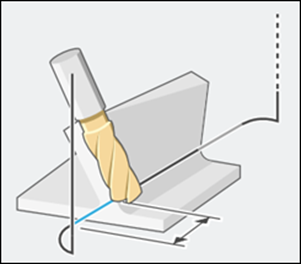

• Distância de sobrepassada final (ID: END_OVERTRAVEL)
Adiciona automaticamente a distância no final do caminho da ferramenta.
Movimentos de corte
• Estratégia de caminho da ferramenta de piso (ID: FLOOR_TOOLPATH_STRATEGY)
Especifica a estratégia de criação do caminho da ferramenta com base na superfície de piso. Os valores são:

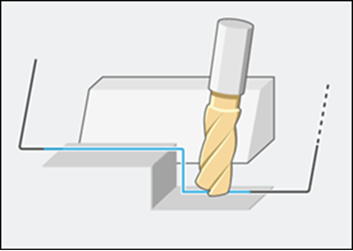

◦ ON_FLOOR — Sempre cria o caminho da ferramenta com referência à superfície de piso.

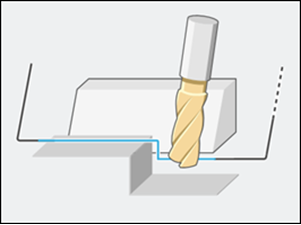

◦ ON_SWARF_AND_FLOOR — Cria o caminho da ferramenta na interseção das superfícies periférica e de piso.
Se não existe nenhuma interseção, o caminho da ferramenta é criado na aresta inferior da superfície periférica.
• Estratégia de múltiplos cortes (ID: MULTI_CUT_STRATEGY)
Especifica a opção de profundidade do corte. As opções são:

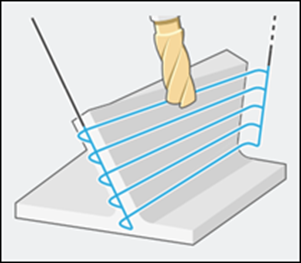

◦ BY_MAX_STEP_DEPTH — Considera o valor do parâmetro Profundidade do passo máxima para corte periférico.
◦ BY_NUMBER_CUTS — Considera o valor do parâmetro Número de cortes para corte periférico.
• Padrão de múltiplos cortes (ID: MULTI_CUT_PATTERN)
Especifica a opção para gerar cortes com relação às curvas guia. As opções são:

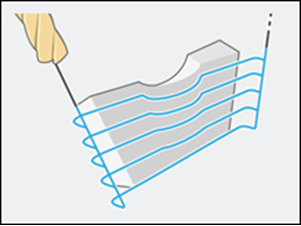

◦ MORPH — Cria cortes combinados entre as curvas guia superior e inferior.

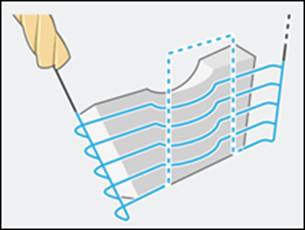

◦ OFFSET_FROM_TOP — Cria cortes paralelos à curva guia superior.

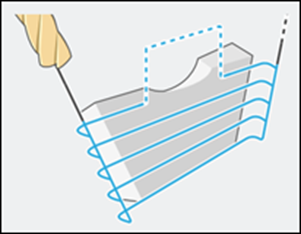

◦ OFFSET_FROM_BOTTOM — Cria cortes paralelos à curva guia inferior.

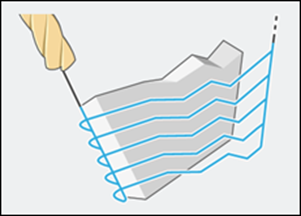

◦ ALIGN_WITH_LONGEST_CONTACT_LINE — Cria cortes paralelos à curva guia mais longa para garantir cobertura total da área.
• Ordem de múltiplas passadas (ID: MULTI_PASS_ORDERS)
Especifica a ordem para múltiplas passadas. As opções são:

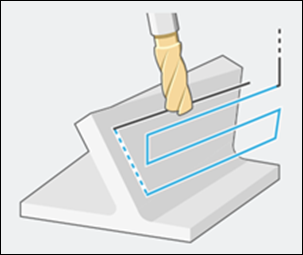

◦ BY_CUTS — Usina todos os cortes primeiramente e, em seguida, move para a passada interna.

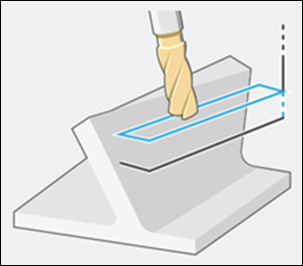

◦ BY_PASSES — Usina todas as passadas primeiramente e, em seguida, move para o próximo corte.
Configurações de máquina
• Raio do canto interno (ID: INNER_CORNER_RADIUS)
Define o tamanho do filete para controlar o arredondamento dos cantos internos.
• Raio de loop externo (ID: OUTER_LOOP_RADIUS)
Define o tamanho do arco para controlar a criação de loop nos cantos externos.
• Tipo de canto externo (ID: OUTER_CORNER_TYPE)
Especifica a opção para gerenciar cantos externos. As opções são:

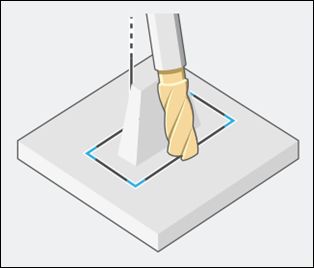

◦ SHARP_CORNER — Mantém agudeza em todos os cantos externos.

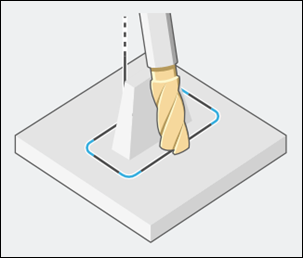

◦ ROLL_AROUND — Rola a ferramenta em torno de todos os cantos externos para remover a agudeza.

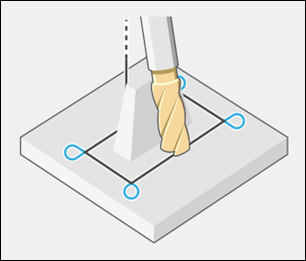

◦ LOOP — Cria cantos externos, estendendo segmentos retos e conectando-os com um arco para formar um loop. Considera o valor do parâmetro Raio de loop externo.
