Exemplo: Parâmetros da ferramenta definidos pelo usuário

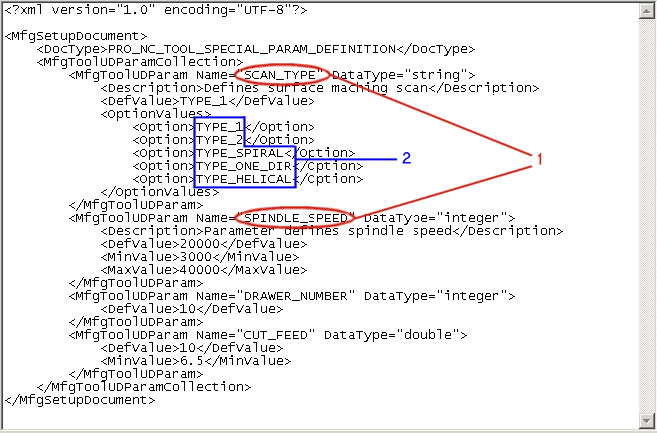

No exemplo a seguir, um arquivo de parâmetro definido pelo usuário é usado para personalizar os parâmetros definidos usados na caixa de diálogo Setup da ferramenta. O conteúdo do arquivo de parâmetro definido pelo usuário está organizado da seguinte forma:
1. O nome do parâmetro definido pelo usuário.
2. Os valores a serem exibidos para determinado parâmetro na ficha Definido pelo usuário na caixa de diálogo de Setup de ferramentas.
1. Defina a opção de configuração mfg_custom_tool_param_file para apontar para o caminho onde o arquivo de parâmetro da ferramenta está armazenado.
2. Clique em
na barra de ferramentas superior. A caixa de diálogo Setup da ferramenta será exibida. Se o arquivo de parâmetro da ferramenta especificado usando a opção de configuração mfg_custom_tool_param_file existir e estiver sintaticamente correto, uma ficha adicional, Definido pelo usuário, será adicionada no final da ficha existente na caixa de diálogo Setup da ferramenta.

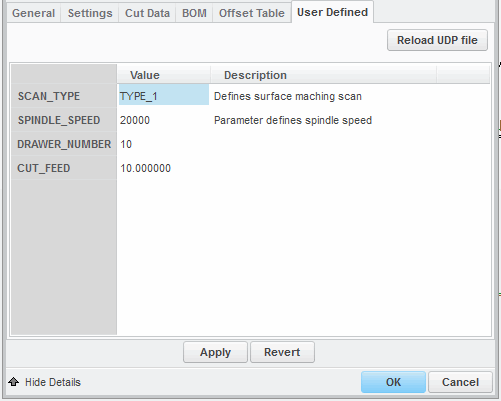

na barra de ferramentas superior. A caixa de diálogo Setup da ferramenta será exibida. Se o arquivo de parâmetro da ferramenta especificado usando a opção de configuração mfg_custom_tool_param_file existir e estiver sintaticamente correto, uma ficha adicional, Definido pelo usuário, será adicionada no final da ficha existente na caixa de diálogo Setup da ferramenta.3. Clique na ficha Definido pelo usuário. O Creo NC analisará e exibirá os parâmetros definidos no arquivo de parâmetro da ferramenta conforme apresentados abaixo:
É possível especificar um valor para cada parâmetro. No entanto, os valores especificados na ficha Definido pelo usuário para cada parâmetro devem estar de acordo com as restrições impostas, se houver, ao parâmetro conforme o arquivo de parâmetro definido pelo usuário. Por exemplo, no arquivo de parâmetro definido pelo usuário acima, o parâmetro SPINDLE_SPEED pode ter um valor mínimo de 3000 e o valor máximo de 40000. Se o valor inserido for menor que 3000 ou maior que 40000, o Creo NC exibe uma mensagem de erro.
Se desejar adicionar ou excluir parâmetros ou modificar um ou mais parâmetros existentes, somente é possível fazer isso no arquivo de parâmetro definido pelo usuário. Após fazer as modificações necessárias, salve o arquivo. Na ficha Definido pelo usuário na caixa de diálogo Setup da ferramenta, clique no botão Recarregar arquivo UDP. As modificações feitas no arquivo de parâmetro definido pelo usuário são atualizadas na ficha Definido pelo usuário.
