Exemplo: criando um material bruto padrão
Este exemplo descreve a criação de uma matéria-prima Envelope do material bruto padrão para o modelo de referência mostrado na ilustração a seguir.
1. No menu MODELO NC, clique em Criar matéria-prima.

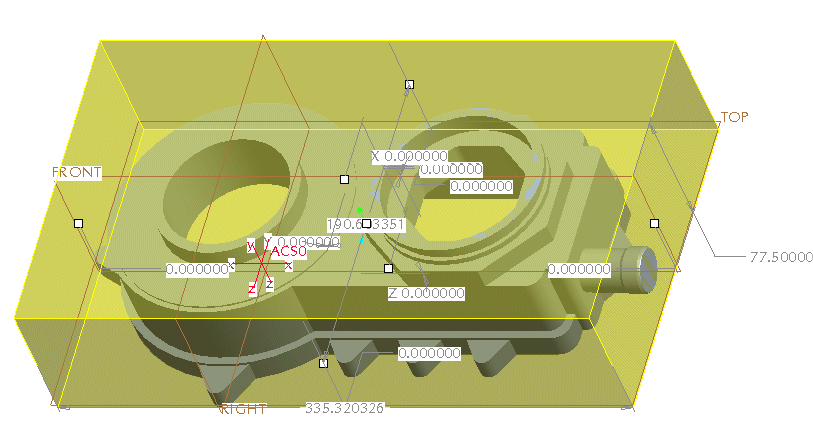

O painel de instrumentos de criação de matéria-prima automática é ativado. As opções padrão são Personalizado e Envelope. O Expert Machinist cria um material bruto padrão que inclui o modelo de referência, como mostrado na próxima ilustração. O sistema de coordenadas de origem de matéria-prima é exibido em vermelho.
Clique em
no painel de instrumentos para visualizar dinamicamente a matéria-prima montada.
no painel de instrumentos para visualizar dinamicamente a matéria-prima montada.
2. Clique na aba Opções na área do painel de instrumentos de criação automática de matéria-prima.
Uma caixa de diálogo é aberta com os ajustes selecionados por padrão.
3. Digite 5 na caixa de texto (+Z) de Ajustes atuais para adicionar uma tolerância de matéria-prima de 5mm ao longo do eixo z positivo do sistema de coordenadas de origem de matéria-prima.
O Expert Machinist atualiza dinamicamente a exibição da matéria-prima.
4. Clique em
no painel de instrumentos de criação automática de matéria-prima.

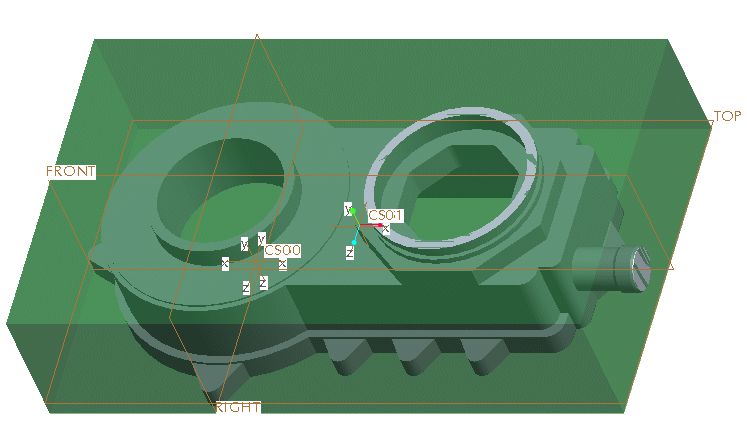

no painel de instrumentos de criação automática de matéria-prima.O Expert Machinist exibe o modelo NC com a matéria-prima em verde, como mostrado na ilustração a seguir.
