Opções de configuração do HMX

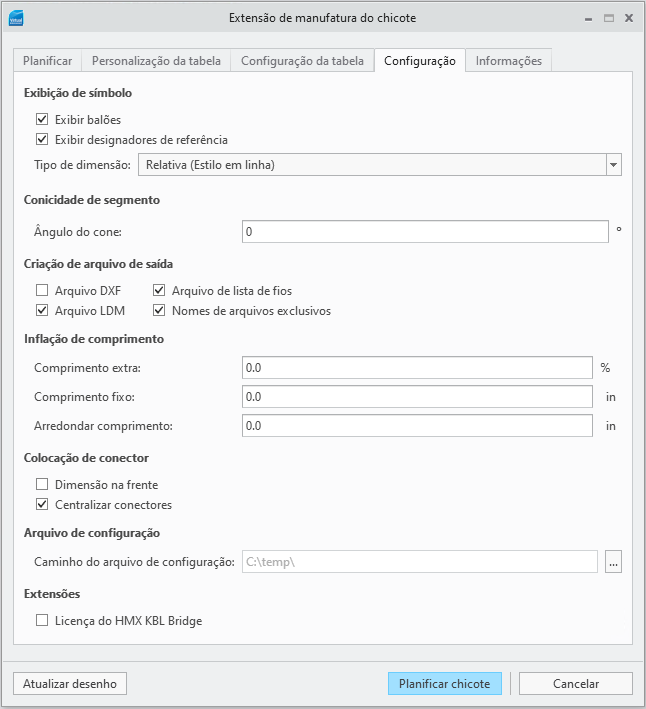

A personalização do HMX foi movida para uma nova aba na janela do HMX. Essas personalizações somente estão disponíveis ao usar uma licença avançada do HMX. As personalizações aparecem em várias seções, conforme detalhado abaixo:
Exibição de símbolo
Esta seção controla a exibição ou ocultação de legendas de balões e do designador de referência no desenho gerado pelo HMX. As escolhas para essas opções são Exibir ou Ocultar.
Se a opção Exibir balões é desmarcada, as camadas de balões de LDM são ocultas no desenho gerado.
Se a opção Exibir designadores de referência é desmarcada, as legendas do designador de referência são ocultas no desenho gerado.
Por default, essas opções são selecionadas.
Os balões de LDM e as legendas Ref_Des estão visíveis.  | A camada de balões de LDM está visível, mas a camada de legendas Ref_Des está oculta.  | A camada de balões de LDM e a camada de legendas Ref_Des estão ocultas.  |
Esta seção também controla o tipo de dimensão. As escolhas possíveis são Relativa (Estilo em linha), Relativa (Estilo líder), Absoluta (Estilo em linha), Absoluta (Estilo ordenado) ou Nenhuma.
Dimensionamento relativo de líder
Os segmentos no desenho 2D podem ter dimensões em linha relativas ou dimensões de líder relativas aplicadas. Esta mudança é puramente cosmética, como é possível ver na próxima figura, e o valor da dimensão não é mudado. Selecione o tipo de dimensão na aba Configuração na seção Exibição de símbolo.

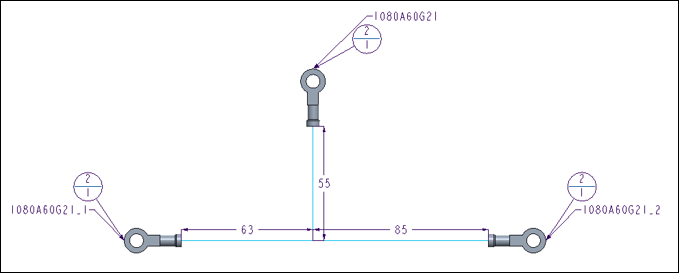

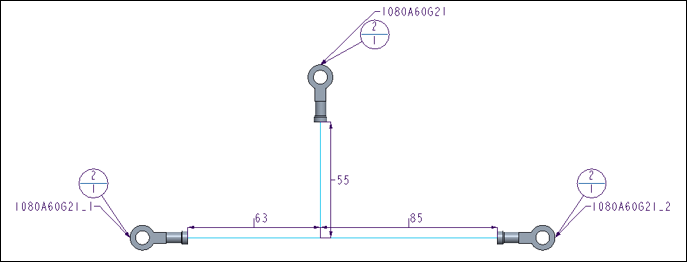

Dimensões em linha relativas  | Dimensões de líder relativas  |
Dimensionamento absoluto
Essa funcionalidade está disponível somente com uma licença avançada do HMX. As duas opções para dimensionamento absoluto são Absoluta (Estilo em linha) ou Absoluta (Estilo ordenado). As dimensões absolutas calculam os comprimentos com base no conector inicial, que é o conector mais à esquerda na ramificação principal. O dimensionamento absoluto é aplicado somente ao longo da ramificação principal. Todos os outros segmentos serão dimensionados usando o estilo das dimensões em linha.
Dimensões em linha absolutas  | Dimensões ordenadas absolutas  |
Sem dimensionamento
No HMX V51, é possível criar um desenho HMX sem nenhuma dimensão. Essa funcionalidade está disponível somente com uma licença avançada do HMX.
Sinalização de segmento
Esta seção controla o ângulo da direção horizontal ou vertical a partir da qual o primeiro segmento em um grupo de segmentos de ramificação é colocado.

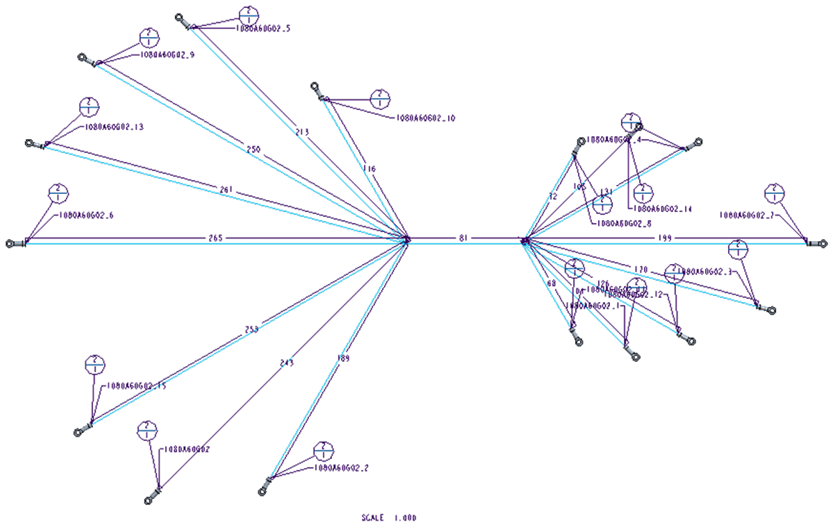

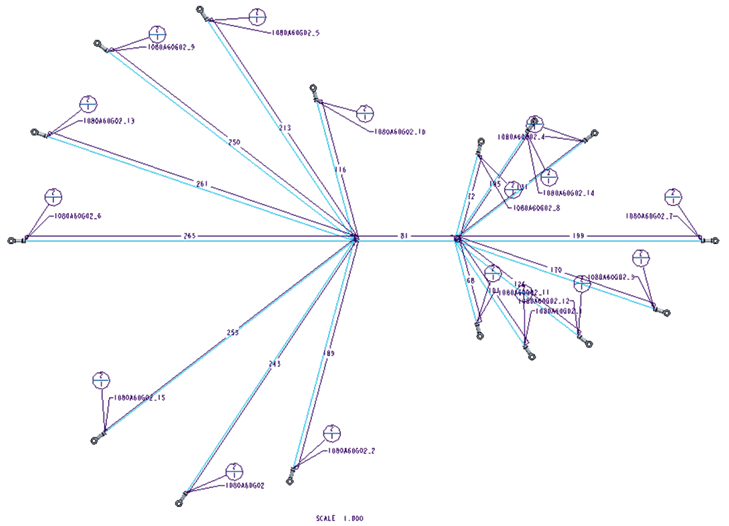

Ângulo do cone de 15 graus | Ângulo do cone de 30 graus |
|---|---|
 |  |
Esse valor é um número natural (sem decimais).
Os valores acima de 75 acionam um alerta, indicando que a saída no arquivo de desenho parece ter segmentos sobrepostos e, possivelmente, ilegíveis.
O valor default é 0, indicando que o primeiro segmento é colocado em posição horizontal com relação ao tronco.
O valor máximo é 89, indicando que todos os fios em uma ramificação são restritos dentro de 1 grau com relação a qualquer um dos lados da ramificação principal.
Criação de arquivo de saída
Esta seção controla a geração de arquivos no HMX.
É possível selecionar as opções a seguir:
• Arquivo DXF — Se essa opção é selecionada e você tem a licença avançada do HMX, o arquivo HMX_Log.txt é gerado, que é um arquivo Drawing Exchange Format. Por default, essa opção não está selecionada.
• Arquivo LDM — Se essa opção é selecionada e você tem a licença avançada do HMX, o arquivo HMX_BOM.csv é criado com o conteúdo da tabela de LDM presente no desenho. Por default, essa opção não está selecionada.
• Arquivo de lista de fios — Se essa opção é selecionada e você tem a licença avançada ou padrão do HMX, o arquivo the HMX_WireList.csv é criado com o conteúdo da tabela de lista de fios presente no desenho. Por default, essa opção não está selecionada.
• Nomes de arquivos exclusivos — Controla se os arquivos gerados têm nomes exclusivos. Se essa opção é selecionada, cada arquivo criado pelo HMX terá um nome exclusivo, incluindo a data e hora em que o HMX foi executado. Se essa opção não é selecionada, os arquivos de execuções anteriores do HMX são sobrescritos, a menos que eles tenham sido renomeados. Por default, essa opção não está selecionada.
Inflação de comprimento
Esta seção controla os valores da saída dos comprimentos de fios e cabos para Lista de fios e LDM. Esses valores são refletidos somente nas tabelas Lista de fios e LDM, mas não no desenho de adesão gerado. A geração das tabelas Lista de fios e LDM é restrita pela presença de uma licença padrão e/ou avançada do HMX.
A opção Comprimento extra (%) define uma porcentagem adicional de comprimento para cada cabo em Lista de fios e para o spool responsável em LDM.
Os valores aceitáveis para essa opção são números reais entre 0 e 85070586659632214952926045871129231360.
O valor inserido no painel de entrada de texto é restrito a 3 decimais, por exemplo, 5.125, indicando que os comprimentos de cabo são inflados em 5.125%.
O valor default é 0, indicando que nenhuma inflação de fio é aplicada.
A opção Comprimento fixo controla a quantidade de cabo para adicionar a cada item em Lista de fios. O tipo de valor para essa opção é determinado pela unidade pelo chicote. Se o equipamento estiver em milímetros, o valor será restrito a um número natural (sem decimais). Por exemplo, se 10.5 é inserido no painel de entrada, o valor é mudado para 10 pelo HMX.
Se o equipamento está em polegadas, o valor é restrito a números reais com até 1 casa decimal. Por exemplo, se o valor 10.55 é inserido no painel de entrada, o valor é mudado para 10.5 pelo HMX.
O valor mínimo para essa opção é 0. O valor mínimo é determinado pela unidade do chicote. Para números reais, o valor máximo é 85070586659632214952926045871129231360.0. Para números naturais, o máximo é 2147483647.
O valor default é 0, indicando que nenhuma inflação de fio é aplicada.
 | As opções Comprimento fixo e Comprimento extra (%) são mutuamente exclusivas. Se ambas as opções são valores fornecidos, o comprimento de porcentagem é ignorado e somente o valor de comprimento fixo é levado em consideração. |
A opção Arredondar comprimento controla o valor para fios e cabos. O tipo de valor para essa opção é determinado pela unidade do chicote.
Se o chicote está em milímetros, o valor é restrito a um número natural (sem decimais). Por exemplo, se 10.5 é inserido no painel de entrada, o valor é mudado para 10 pelo HMX.
Se o chicote está em polegadas, o valor é restrito a números reais com até 1 casa decimal. Por exemplo, se o valor 10.55 é inserido no painel de entrada, o valor é mudado para 10.5 pelo HMX.
O valor mínimo para essa opção é 0. O valor mínimo é determinado pela unidade do chicote. Para números reais, o valor máximo é 85070586659632214952926045871129231360.0. Para números naturais, o máximo é 2147483647.
O valor default é 0, indicando que o arredondamento default para o número natural mais próximo é aplicado para os chicotes em milímetros e nenhum arredondamento é aplicado aos chicotes em polegadas.
Colocação de conector
Esta seção controla a colocação de conectores no esboço presente nos desenhos gerados pelo HMX.

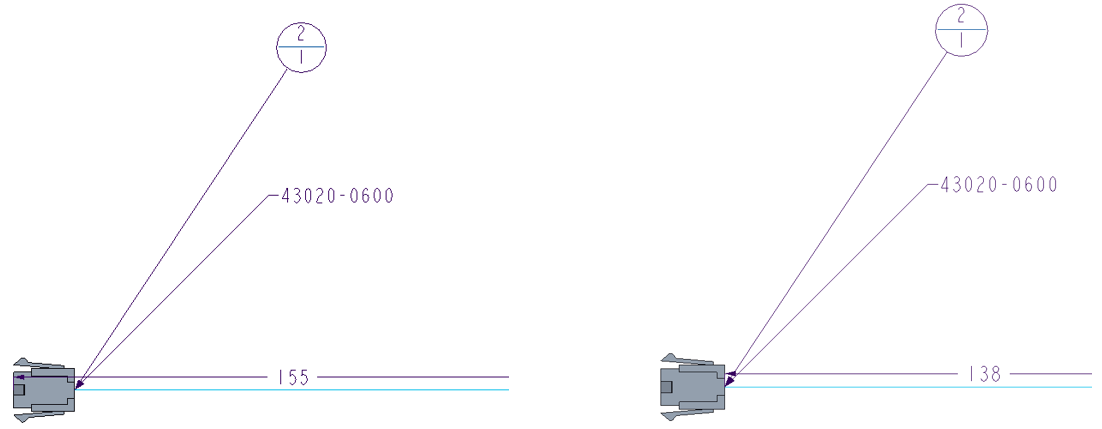

A opção Dimensão na frente controla o esquema de dimensionamento usado pelo HMX. Essa opção somente está disponível juntamente com a licença avançada do HMX.
Se essa opção é selecionada, a dimensão colocada no segmento que leva ao conector no esboço conterá o comprimento do conector e parecerá ter o comprimento total do conector.
Se essa opção não é selecionada, a dimensão colocada no segmento que leva ao conector será interrompida no final do conector e não incluirá o comprimento do conector.
Por default, essa opção está desmarcada.
Centralizar conectores controla o anexo do conector ao segmento que leva a ele.
Se essa opção é selecionada, o conector é anexado ao esboço a partir de um pino que está no centro de todos os pinos roteados.
Se essa opção não é selecionada, o conector é anexado ao esboço pelo pino correspondente ao comprimento mais curto que entra no conector.
Por default, essa opção está desmarcada.
Arquivo de configuração
Esta seção controla o local do arquivo de configuração que é usado pelo HMX. A opção Local do arquivo de configuração permite que você selecione uma pasta a partir da qual o arquivo de configuração do HMX pode ser lido. Esse arquivo de configuração armazena as opções selecionadas por você e aplica-as à sessão atual. Depois de selecionar um novo local do arquivo de configuração, a interface do usuário do HMX deve ser fechada e reaberta para aplicar as mudanças. O valor default para essa opção é o diretório de trabalho do .
Local do arquivo de configuração personalizado
O HMX V50+ permite definir um caminho personalizado para o local do arquivo de configuração do HMX. Por default, o HMX aplica o arquivo de configuração encontrado no diretório de trabalho do . Essa funcionalidade permite selecionar um local diferente do arquivo de configuração sem alterar o diretório de trabalho.
Para selecionar um local do arquivo de configuração diferente:
1. Navegue para o painel Configuração da interface do usuário do HMX.
2. Na seção Arquivo de configuração, clique nos três pontos, conforme destacado na figura abaixo.
3. Navegue para o local personalizado e selecione Abrir.
4. O novo caminho personalizado aparecerá na interface do usuário do HMX.
5. Feche a interface do usuário do HMX e reinicie o para aplicar as mudanças.
As mudanças no local do arquivo de configuração são retidas em sessões subsequentes do HMX e do .
O diretório de trabalho permanece sem mudanças.
Esse arquivo deve ser nomeado hmx_config.hmx.
Extensões
Esta seção controla as extensões do HMX.
A opção Licença do HMX KBL Bridge faz checkout de uma licença para usar o produto HMX KBL Bridge (HKB). Esse produto cria um arquivo KBL que representa o desenho criado pelo HMX. A licença para o HKB pode ser obtida entrando em contato com a Virtual Interconnect.
Por default, essa opção está desmarcada e nenhuma licença terá checkout feito.
