Execução de exemplo
Usando o backshell_model.asm fornecido com a pasta Backshell_model, a seção a seguir detalha um exemplo de uso de personalização e de configuração da tabela na criação de uma tabela personalizada para backshell_model.asm.
Criação de tabelas
Abra o HMX e selecione o painel "Personalização da tabela". Para criar uma tabela de lista de fios personalizada, selecione quatro parâmetros de fio/cabo no menu suspenso: NAME, SPOOL, LENGTH e REF_DES. Como o parâmetro REF_DES tem múltiplos valores, "de" e "até", o painel "Personalização da tabela" cria automaticamente duas colunas. Certifique-se de que a opção Agrupar colunas "A partir de" e "Até" juntas esteja selecionada.
O resultado da tabela de lista de fios é exibido abaixo.

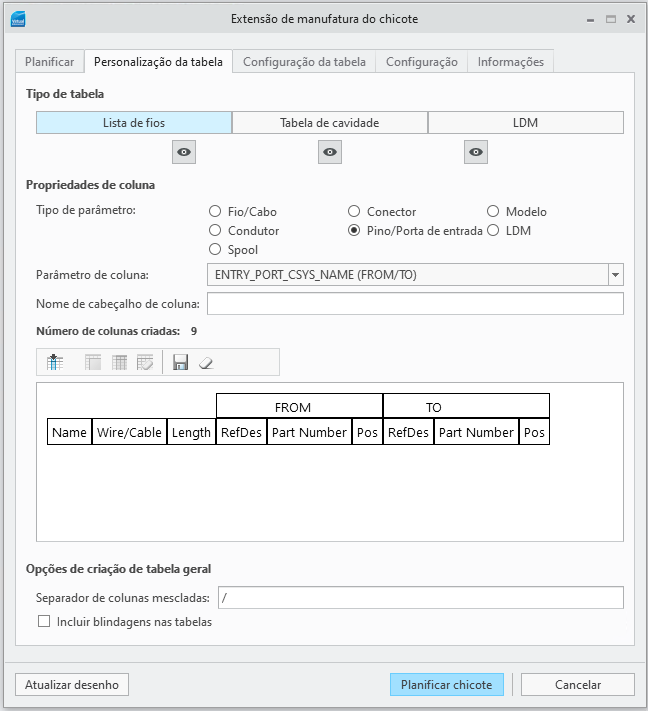

A figura acima exibe a tabela de lista de fios default:
• O coluna do parâmetro NAME com o nome de cabeçalho Name.
• A coluna do parâmetro SPOOL com o nome de cabeçalho Spool.
• A coluna do parâmetro LENGTH com o nome de cabeçalho Length e dois pares de colunas direcionais: colunas REF_DES do conector com o nome de cabeçalho RefDes e colunas MODEL_NAME do conector com o nome de cabeçalho Model Name.

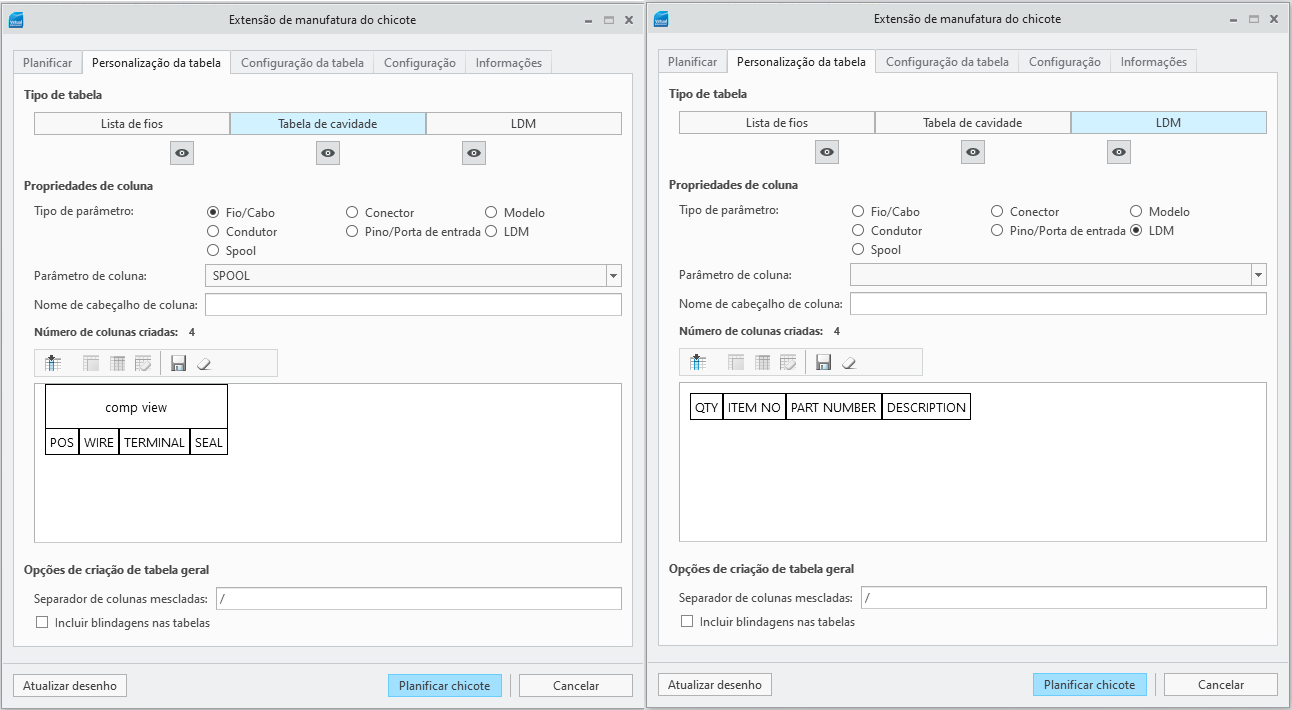

Clicar em Salvar tabela salva a tabela criada no arquivo tables.hmx. O mesmo processo é seguido para criar as tabelas de cavidade e de LDM personalizadas. As visualizações dessas tabelas são fornecidas na figura abaixo.
Para criar a tabela cavidade, os parâmetros de conector REF_DES, de pino/porta de entrada ENTRY_PORT CSYS_NAME e de fio/cabo NAME foram escolhidos no menu suspenso. Para os parâmetros da tabela de LDM, ITEM NO, QUANTITY, DESCRIPTION e PART NUMBER foram escolhidos.
 | Quando uma coluna tiver sido criada para um parâmetro, esse parâmetro será removido do menu suspenso. Isto é feito para evitar colunas duplicadas nas tabelas. |
No painel Configuração da tabela, em Tabelas de cavidade, certifique-se de que a caixa de seleção Vista de componente de desenho esteja marcada e selecione TUDO no menu suspenso. Todas as vistas do conector são exibidas na tabela de cavidade.
Saída da tabela personalizada
Depois de salvar cada tabela, clique em Planificar chicote. O HMX extrai as tabelas personalizadas, que são produzidas dentro do desenho. A primeira linha da tabela de lista de fios personalizada contém os valores de cabeçalho de coluna especificados ao criar a tabela. A partir daí, cada linha contém os valores correspondentes para cada um dos parâmetros de cada fio no chicote. Por exemplo, a figura abaixo exibe a saída da lista de fios personalizada criada na seção anterior. Observe que, para a coluna do parâmetro LENGTH em Fio/Cabo, as unidades de comprimentos de fio são adicionadas ao cabeçalho da coluna.
Para tabelas de cavidade personalizadas, se a vista do componente for selecionada, a primeira linha conterá o nome do modelo e o designador de referência seguidos pela vista do componente. Na quinta linha do cabeçalho, os nomes são listados. A partir daí, cada linha contém os valores de cada parâmetro. A figura abaixo exibe a tabela de cavidade criada para cada conector usando o exemplo da seção anterior.
Assim como as tabelas de LDM default, as tabelas de LDM personalizadas são criadas na ordem inversa. Ou seja, os cabeçalhos de coluna ficam na linha inferior nas tabelas de LDM. Portanto, cada linha acima dos cabeçalhos de coluna corresponde aos valores dos parâmetros selecionados usados para criar a tabela. A figura abaixo exibe a tabela de LDM produzida a partir da tabela personalizada que foi criada na seção anterior.
