Fluxo de trabalho para designar componentes e rotear cabos manualmente
Antes de rotear um fio, cabo ou isolamento, é necessário definir ou ler os arquivos de spool para cada um deles. Para obter mais informações, consulte os tópicos Criar spools e Modificar spools.
Este é o fluxo de trabalho para designar componentes e rotear cabos manualmente:
1. Designar os componentes manualmente
a. Clique em Dados de cabeamento > .
b. Selecione o componente que deseja designar como conector.
2. Selecione o sistema de coordenadas que você deseja atribuir como portas de entrada para transportar o cabo e o fio no conector na tabela Portas de entrada.
a. Na coluna Nome da porta de entrada, selecione o sistema de coordenadas no conector.
b. Mude o valor de FALSO para VERDADEIRO na coluna Porta de entrada designada.
c. Selecione um tipo de porta na coluna Tipo.
▪ A opção Fio permite rotear um único fio. Você não pode rotear um cabo ou múltiplos fios para uma porta de entrada do fio.
▪ As opções Arredondado e Planificado permitem múltiplas conexões. Um cabo chato é roteado até uma porta de entrada planificada.
d. Defina Comprimento interno.
e. Clique em Aplicar para designar o conector.
3. Designe todos os componentes como conectores na montagem de cabeamento.
4. Roteie fios e cabos através de portas de entrada nos conectores.
Exemplo
Consulte a amostra de montagem cabling_assembly.asm para aprender a designar componentes manualmente e a rotear cabos automaticamente através das portas de entrada dos conectores. Modelos de amostra estão disponíveis aqui. Abra cabling_assembly.asm. Selecione MANUAL_ROUTE na lista Orientações salvas. Defina MANUAL-ROUTING como o chicote ativo.
1. Clique em Dados de cabeamento >

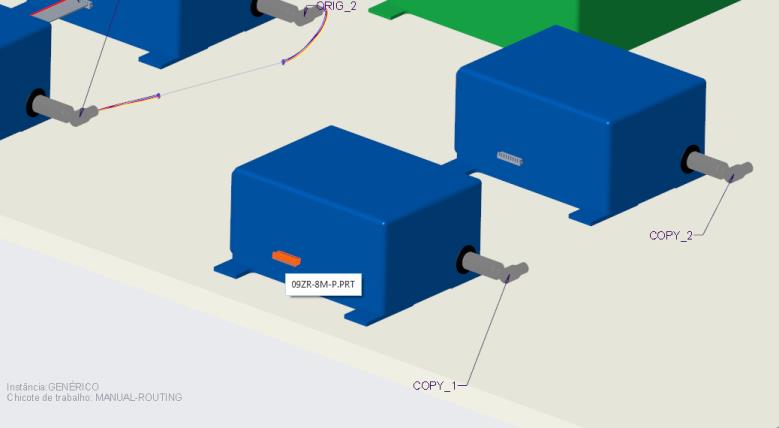

2. Selecione o componente para designar, como exibido na figura. O nome do componente e a designação de referência aparecem na tabela.
3. Para designar uma porta de entrada, expanda a tabela Portas de entrada.
4. Para designar 09ZR-8M-P, mude o valor de FALSO para VERDADEIRO na coluna Porta de entrada designada. Selecione o Tipo e defina o Comprimento interno, se requerido.
5. Clique em Aplicar. O conector é designado.
6. Siga os passos 1 a 5 para designar o outro componente mostrado na figura.
7. Clique em Rotear cabos para abrir a caixa de diálogo Rotear cabos.
8. Clique em Não na caixa de mensagem Designação de componente.
9. Na caixa de diálogo Rotear cabos, clique em para rotear um fio.
*
Verifique se os spools foram lidos antes de começar a rotear fios e cabos.
10. Selecione o primeiro conector na janela de gráfico. O menu SELECIONAR PORTA DE ENTRADA aparece.
11. Clique em ENTRADA e Seleção concluída para especificar o local De.
12. Selecione o outro conector na janela de gráfico. O menu SELECIONAR PORTA DE ENTRADA aparece.
13. Clique em ENTRADA e Seleção concluída para especificar o local Até.

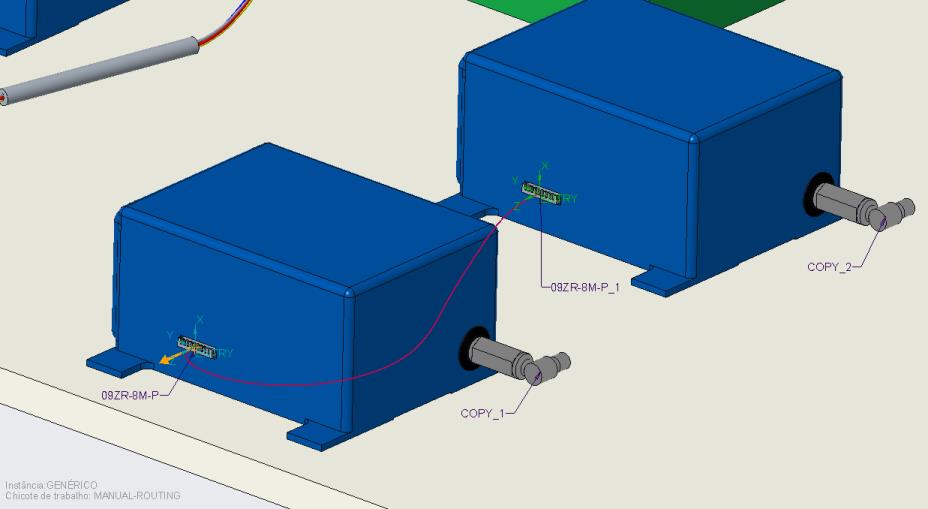

14. Clique em Aplicar. O fio será roteado através das portas de entrada dos dois conectores.
15. Clique em Local. A aba Local é aberta.

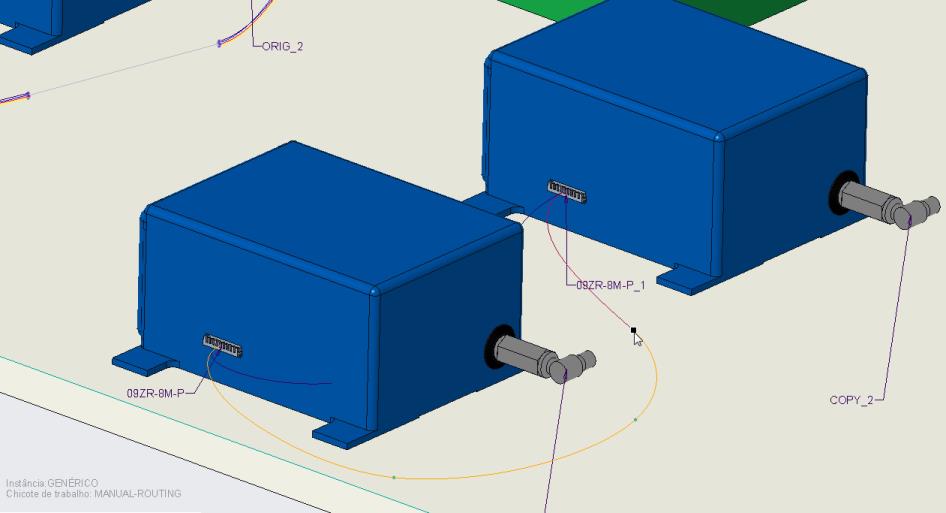

16. Clique na janela de gráfico para adicionar locais, como exibido na figura e, em seguida, clique em OK.
Como cancelar a designação de um conector
1. Clique com o botão direito no conector e selecione Desfazer designação.
2. O componente não será mais designado como conector.
