Exemplo: remoção de linha oculta para hachuras
Você pode habilitar a remoção de linha oculta para hachuras associadas a:
• Superfícies planas com linha oculta, sem linha oculta e com estilos de exibição de sombreamento.
• Seções cruzadas 2D com linha oculta e nenhum estilo de exibição oculto.
Consulte a tabela a seguir para habilitar ou desabilitar a remoção de linha oculta para superfícies planas e seções cruzadas 2D. As linhas cinzas representam hachuras ocultas.
|
Estilo de exibição
|
RLO habilitado
|
Exemplo
|
|---|---|---|
|

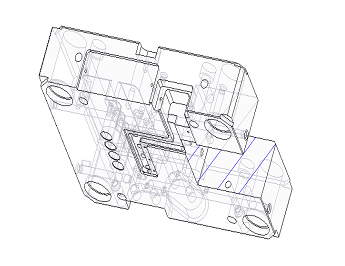

Linha oculta
|
Sim
|
 |
|

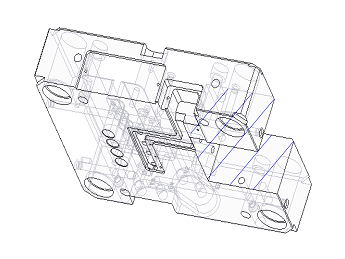

Linha oculta
|
Não
|
 |
|

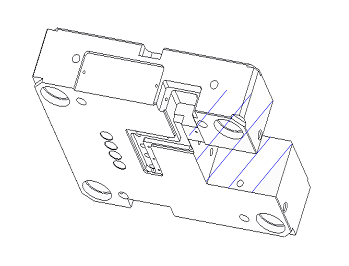

Nenhuma oculta
|
Sim
|
 |
|
Nenhuma oculta
|
Não
|
 |
|

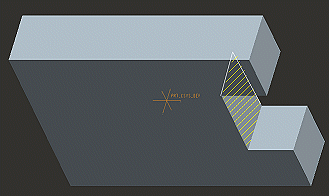

Sombreamento
|
Sim
|
 |
|

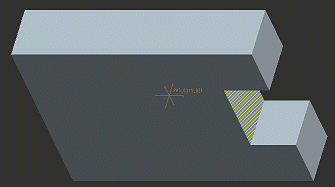

Sombreamento
|
Não
|
 |
