Sobre a exibição de componentes rosqueados de uma montagem em um desenho
Eixos e furos rosqueados com inclinação de uma montagem podem ser exibidos em um desenho nas vistas padrão e de seção cruzada, de acordo com os padrões JIS, ANSI e ISO. Para exibir tais eixos e furos, utilize a opção Detalhe thread_standards em conjunto com a opção de configuração hlr_for_threads.

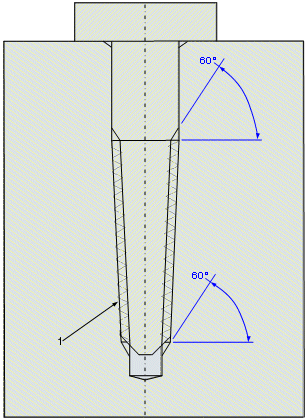

A figura a seguir é uma representação simplificada de uma montagem com um eixo e um furo rosqueados com inclinação em um modelo detalhado:
1. Se estiverem alinhados, os diâmetros maior e menor do parafuso substituem o diâmetro do furo
