스폿 용접 정보 내보내기
1. > >
내보내기(Export)를 클릭합니다. 용접 및 조인트 정보 내보내기(Export Welds and Joints Information) 대화 상자가 열립니다.
내보내기(Export)를 클릭합니다. 용접 및 조인트 정보 내보내기(Export Welds and Joints Information) 대화 상자가 열립니다.2. 새 파일 이름(New file name) 옆에 파일의 이름을 입력합니다.
3. xMCF(Extended Master Connection File) 형식으로 정보를 내보내려면 유형(Type) 옆에 있는 화살표를 클릭하고 xMCF (*.xml)를 선택합니다.
weld_export_type 구성 옵션을 설정하여 기본 .xml 파일 형식을 정의할 수 있습니다.
4. 정보를 내보낼 모델의 레벨을 정의하려면 다음을 수행합니다.
a. 옵션(Options)을 클릭합니다. XML 내보내기 옵션(XML Export Options) 대화 상자가 열립니다.
b. 모든 레벨 포함(Include all levels) 확인란을 선택하거나 선택 취소하여 내보내기 레벨을 정의합니다.
▪ 현재 활성 레벨(모델)에 대한 정보를 내보내려면 확인란을 선택 취소합니다.
확인(OK)을 클릭하면 새 파일 이름(New file name) 옆에 활성 레벨의 이름이 새 이름으로 표시됩니다.
▪ 현재 활성 레벨과 그 아래의 모든 레벨에 대한 정보를 내보내려면 이 확인란을 선택합니다.
확인(OK)을 클릭하면 새 파일 이름(New file name) 옆에 '여러 파일 이름'이 새 이름으로 나타납니다.
weld_export_all_levels 구성 옵션을 설정하여 기본 내보내기 레벨을 정의할 수 있습니다.
5. 파일에서 연결이 제조되는 시퀀스를 정의하는 매개 변수를 선택하려면 다음 옵션을 선택합니다.
◦ 재생성 및 시퀀스 ID(Regeneration & sequence ID) - 파일의 연결이 피쳐 재생성 순서와 피쳐 내의 시퀀스에 따라 제조됩니다.
◦ 피쳐 및 시퀀스 ID(Feature & sequence ID) - 파일의 연결이 피쳐 시퀀스 ID 순서와 피쳐 내의 시퀀스에 따라 제조됩니다.
6. 확인(OK)을 클릭합니다. XML 내보내기 옵션(XML Export Options) 대화 상자가 닫힙니다.
7. 확인(OK)을 클릭합니다. 용접 및 조인트 정보 내보내기(Export Welds and Joints Information) 대화 상자가 닫힙니다. .xml 파일을 작업 디렉토리로 내보냅니다.

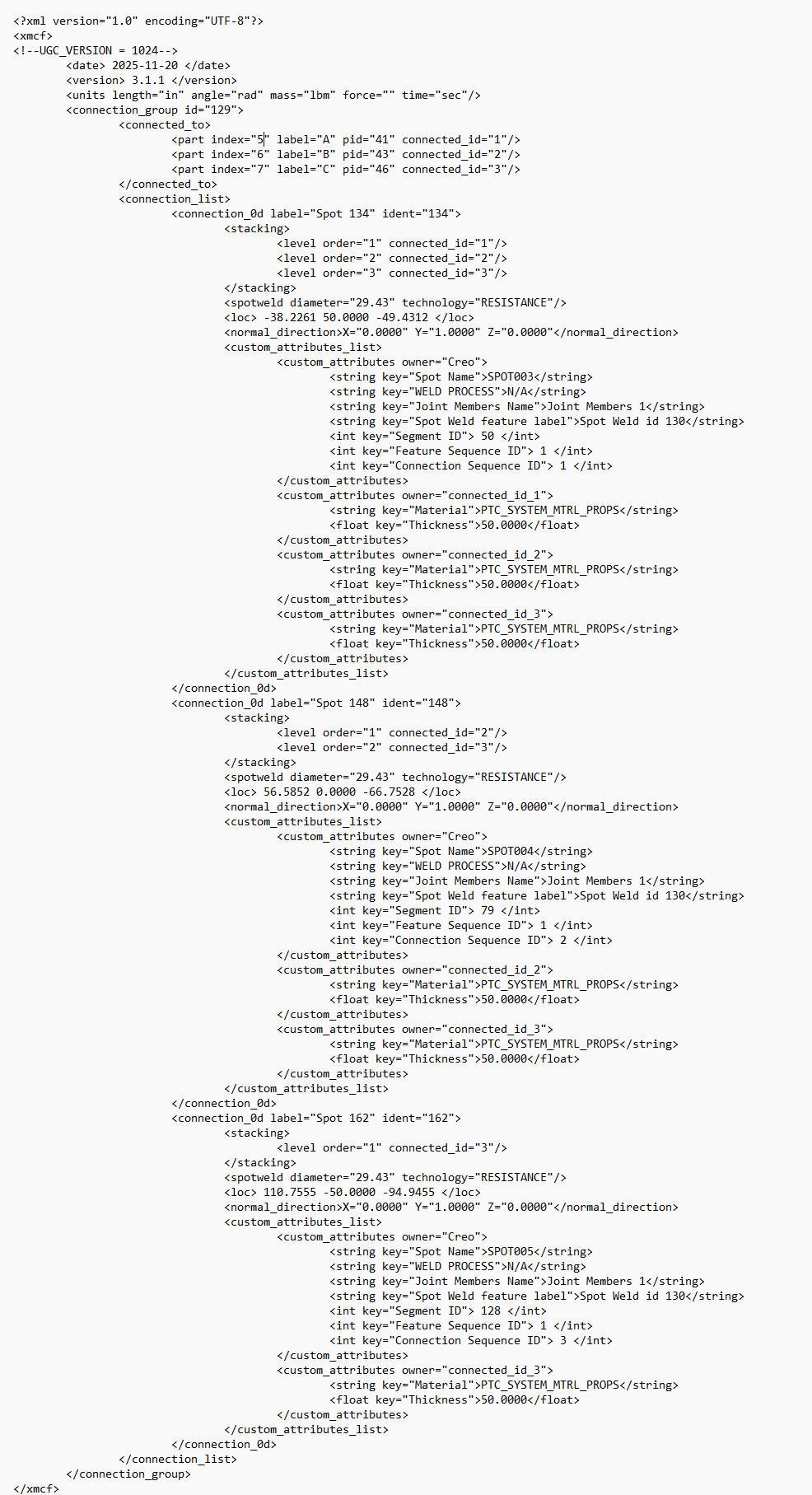

스폿 용접에 대한 xMCF 파일
내보낸 스폿 용접 정보에는 스택 정보가 포함됩니다.
