광대역 소음원 모델 시뮬레이션 연습 3 - 메쉬 준비
메쉬 생성
유체 도메인에 대한 메쉬
1. Flow Analysis 트리에서 도메인(Domains)을 선택합니다.
2. 특성 패널의 메쉬(Mesh) 탭에서 메쉬 생성(Mesh Generation)에 대해 메쉬 위치(Mesh Location)로 모든 볼륨(All Volumes)을 선택합니다.
3. 경계 상자 여백(Bounding Box Margins) 드롭다운 목록에서 비균일(Nonuniform)을 선택하고 다음과 같이 값을 입력합니다.
a. 최소 측면 크기(Minimum Side Sizes): 0.5, 0.5, 6
b. 최대 측면 크기(Maximum Side Sizes): 0.5, 0.5, 24
4. 다음과 같이 메쉬 생성 목록에 대한 값을 입력합니다.
a. 최대 셀 크기(Maximum Cell Size): 0.05
b. 최소 셀 크기(Minimum Cell Size): 0.00005
c. 서피스의 셀 크기(Cell Size on Surfaces) - 0.025
5. 미세 조정 영역 생성(Create a Refinement Zone)에 대해 원통 영역(Cylindrical Zone)을 선택하고 원통 영역 미세 조정(Cylindrical Zone Refinement)에 대해 다음 매개 변수를 지정합니다.
◦ 셀 크기(Cell Size): 0.0125
◦ 상단 원 중심(Top Circle Center): 0, 0, -0.03 m
◦ 하단 원 중심(Bottom Circle Center): 0, 0, 0.03 m
◦ 영역 반지름(Zone Radius): 0.14 m
6.
메쉬 생성(Generate Mesh)을 클릭하여 유체 도메인에 대한 메쉬를 생성합니다.
메쉬 생성(Generate Mesh)을 클릭하여 유체 도메인에 대한 메쉬를 생성합니다.7. > 에서 PROPELLER_Body_1_1을 마우스 오른쪽 버튼으로 클릭하고 제거(Remove)를 선택하여 시뮬레이션에 필요하지 않은 솔리드 프로펠러 메쉬를 삭제합니다.
8. 일반 경계(General Boundaries)의 인터페이스(Interface) 아래에서 propeller_side1를 마우스 오른쪽 버튼으로 클릭하고 분리 및 연결(Separate and Connect)을 선택합니다. 불일치 격자선 인터페이스(Mismatched Grid Interface)에서 MGI01를 생성합니다.
9. 일반 경계(General Boundaries)의 인터페이스(Interface) 아래에서 propeller_side2를 마우스 오른쪽 버튼으로 클릭하고 분리 및 연결(Separate and Connect)을 선택합니다. 불일치 격자선 인터페이스(Mismatched Grid Interface)에서 MGI02를 생성합니다.
10. 일반 경계(General Boundaries)의 인터페이스(Interface) 아래에서 propeller_top를 마우스 오른쪽 버튼으로 클릭하고 분리 및 연결(Separate and Connect)을 선택합니다. 불일치 격자선 인터페이스(Mismatched Grid Interface)에서 MGI03를 생성합니다.
메쉬 보기
1. 포스트 프로세싱(Post-processing) 그룹에서 단면 보기(Section View)를 클릭합니다. Section 01 Properties 대화 상자가 열립니다. 옵션에 대한 값을 아래에 나열된 대로 설정합니다.
◦ 유형(Type) - Plane X
◦ 임의 평면(Arbitrary Plane) - 0
2. 확인(OK)을 클릭하여 대화 상자를 닫습니다.
3. Section 01은 Flow Analysis 트리(Flow Analysis Tree)의 결과(Results)에서 파생 서피스(Derived Surfaces) 아래에 생성됩니다.
4. Section 01을 선택합니다.
표시(Show)를 클릭하여 횡단면을 표시합니다.

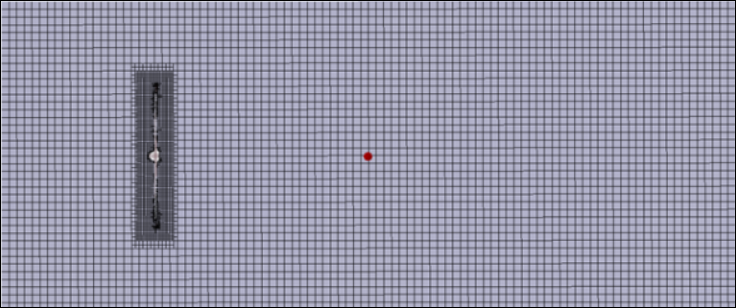

표시(Show)를 클릭하여 횡단면을 표시합니다.5. 특성 패널의 보기(View) 탭에서 격자선(Grid)에 대해 예(Yes)를 선택합니다. 위의 그림과 같이 메쉬가 나타납니다.
