전기장 연습 3 - 메쉬 준비
1. Flow Analysis 트리에서 도메인(Domains)을 선택합니다.
2. 특성 패널의 메쉬(Mesh) 탭에서 메쉬 생성(Mesh Generation)에 다음 값을 입력합니다.
◦ 메쉬 위치(Mesh Location) - All Volumes
◦ 경계 상자 여백(Bounding Box Margins) - Uniform
크기(Size) - 1
◦ 최대 셀 크기(Maximum Cell Size) - 0.05
◦ 최소 셀 크기(Minimum Cell Size) - 0.0004
◦ 서피스의 셀 크기(Cell Size on Surfaces) - 0.005
값은 기본 설정으로 유지됩니다. 필요한 경우 이러한 값을 변경할 수 있습니다.
3.
메쉬 생성(Generate Mesh)을 클릭하여 유체 도메인에 대한 메쉬를 생성합니다.
메쉬 생성(Generate Mesh)을 클릭하여 유체 도메인에 대한 메쉬를 생성합니다.4. 도메인(Domains)에서 모든 엔티티를 선택합니다. 보기 패널에서
표시(Show)를 클릭하여 선택된 도메인을 표시합니다.
표시(Show)를 클릭하여 선택된 도메인을 표시합니다.5. 특성 패널의 보기(View) 탭에서 격자선(Grid) 및 아웃라인(Outline)을 예(Yes)로 설정합니다. 다음 그림과 같이 메쉬가 나타납니다.

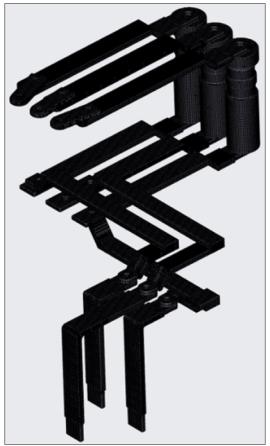

솔리드 도메인에 대한 메쉬
인터페이스 분리
전기장 및 열 경계 조건을 적용하려면 다음을 수행하십시오.
1. Flow Analysis 트리의 경계 조건(Boundary Conditions)에서 인터페이스(Interfaces)를 클릭합니다.
2. 마우스 오른쪽 버튼을 클릭한 다음 CURRENT_INLET_1, CURRENT_INLET_2, CURRENT_INLET_3, CURRENT_OUTLET_1, CURRENT_OUTLET_2, CURRENT_OUTLET_3에 대한 인터페이스 분리(Separate Interface)를 선택합니다.
3. 인터페이스가 분리되어 경계를 형성합니다.
 | 온도 경계 조건을 솔리드 경계에 지정할 수 있도록 인터페이스가 분리됩니다. |
