전기장 연습 2 - 경계 조건 생성
1. 도메인(Domains)에서 BUSBAR_1을 마우스 오른쪽 버튼으로 클릭하고
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.2. 다음 그림과 같이 CURRENT_INLET_1을 선택합니다.
3. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_00001이 생성됩니다.
4. 도메인(Domains)에서 BUSBAR_2을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.5. 다음 그림과 같이 CURRENT_INLET_2을 선택합니다.
6. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_00002이 생성됩니다.
7. 도메인(Domains)에서 BUSBAR_3을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.8. 다음 그림과 같이 CURRENT_INLET_3를 선택합니다.
9. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_00003이 생성됩니다.

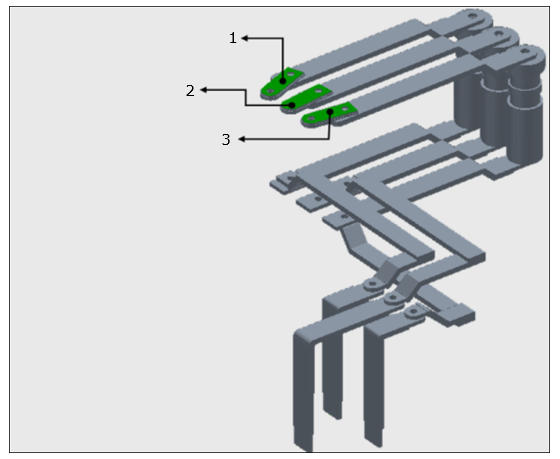

그림 24. 유입구 경계 생성
1. CURRENT_INLET_1
2. CURRENT_INLET_2
3. CURRENT_INLET_3
10. 도메인(Domains)에서 COPPER_TERMINAL_1을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.11. 다음 그림과 같이 CURRENT_OUTLET_1를 선택합니다.
12. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_00004이 생성됩니다.
13. 도메인(Domains)에서 COPPER_TERMINAL_2을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.14. 다음 그림과 같이 CURRENT_OUTLET_2를 선택합니다.
15. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_00005이 생성됩니다.
16. 도메인(Domains)에서 COPPER_TERMINAL_3을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.17. 다음 그림과 같이 CURRENT_OUTLET_3를 선택합니다.
18. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_00006이 생성됩니다.

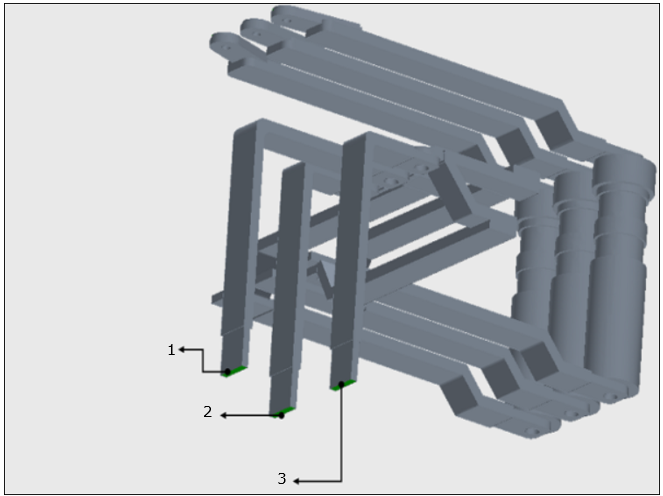

그림 25. 배출구 경계 생성
1. CURRENT_OUTLET_2
2. CURRENT_OUTLET_1
3. CURRENT_OUTLET_3
19. 다음 경계 조건을 마우스 오른쪽 버튼으로 클릭하고 이름을 바꿉니다.
◦ BC_00001을 CURRENT_INLET_1으로
◦ BC_00002을 CURRENT_INLET_2으로
◦ BC_00003을 CURRENT_INLET_3으로
◦ BC_00004을 CURRENT_OUTLET_1으로
◦ BC_00005을 CURRENT_OUTLET_2으로
◦ BC_00006을 CURRENT_OUTLET_3으로
