과도 구조 검토 실행

Creo Ansys Simulation에서 과도 구조 분석을 실행하여 시간 변동 하중이 적용될 때 구조의 동적 응답을 검토할 수 있습니다. 테이블 함수를 사용하여 과도 검토에 대한 하중을 시간 함수로 정의하고 이 하중이 모델의 결과 변위, 변형, 응력 및 변형률에 미치는 영향을 검토할 수 있습니다. 과도 구조 분석에는 컴퓨팅 리소스가 많이 사용됩니다. 이는 구조의 관성 또는 댐핑 효과가 하중 시간 척도에 중요한 것으로 간주되는 경우에만 사용해야 합니다. 관성 및 댐핑 효과가 중요하지 않은 경우 대신 정적 분석 사용을 고려하십시오.

해결자 설정(Solver Settings) 대화 상자에서 검토에 대한 댐핑 설정을 수정할 수 있습니다.

해결자 설정(Solver Settings) 대화 상자에서 하위 단계의 선택을 제어하는 설정을 수정할 수도 있습니다.

예: 과도 구조 검토 실행

다음 예에서는 과도 구조 검토를 설정 및 실행하고 시간 변동 하중이 결과에 미치는 영향을 검토하는 방법을 보여줍니다.

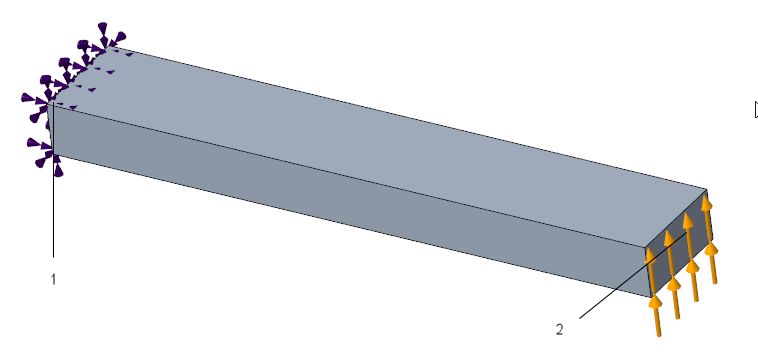

1. 다음 그림과 같이 강철 캔틸레버 빔을 고려합니다.

1. 고정 제약 조건이 빔의 한쪽 끝에 적용됩니다.

2. 시간 변동 하중(테이블 함수)이 빔의 반대쪽 끝에 적용됩니다.

2. Ansys Simulation > 검토 추가(Add Study)를 클릭한 다음

구조(Structure)를 시뮬레이션 유형으로 선택하여 구조 시뮬레이션 검토를 생성합니다.

3. 활성 구조 검토의 경우 Ansys Simulation > 설정(Setup)을 클릭한 다음 과도 모드(Transient Mode) 확인란을 선택합니다.

4. 고정 제약 조건을 빔의 한 끝 서피스에 적용합니다.

5. Ansys Simulation >

힘(Force)을 클릭하여 힘 하중(Force Load) 대화 상자를 엽니다.

빔의 다른 쪽 끝에 시간 변동 하중을 적용하려면 다음 단계를 수행합니다.

a. 하중이 적용되는 참조로 구속된 서피스의 반대쪽 끝 서피스를 선택합니다.

b. Y 방향성 컴포넌트 필드를 마우스 오른쪽 버튼으로 클릭하고 함수(Function)를 선택하여 함수(Functions) 대화 상자를 엽니다.

을 클릭하여 함수 정의(Function Definition) 대화 상자를 엽니다.

을 클릭하여 테이블에 행을 추가합니다. 시간 변동 하중 함수를 정의하려면 표에 나와 있는 다음 시간 값 및 하중 값을 지정합니다.

시간(초)	값(N)
0	0
2.5	10000
5	0
7.5	-10000
10	0

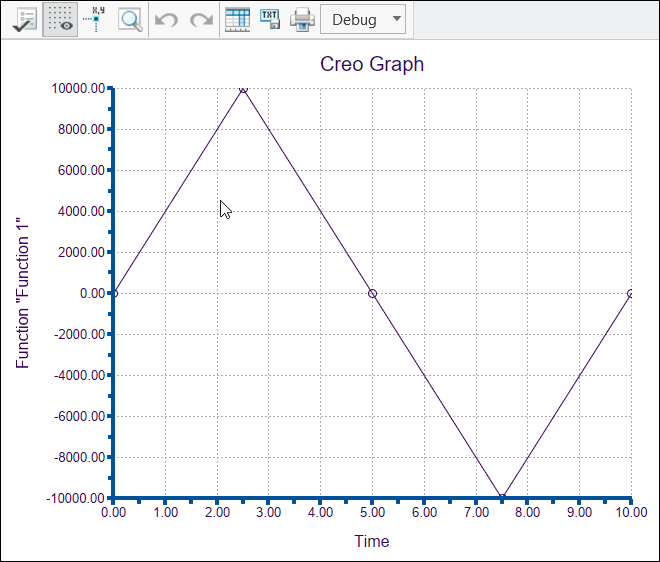

e. 미리 보기(Preview)를 클릭하여 힘 하중 함수의 그래프를 확인합니다.

f. 함수 정의(Function Definition) 대화 상자에서 확인(OK)을 클릭하여 함수를 생성합니다.

g. 힘 하중(Force Load) 대화 상자에서 N(뉴턴)을 단위로 선택한 다음 확인(OK)을 클릭하여 힘 하중을 생성합니다.

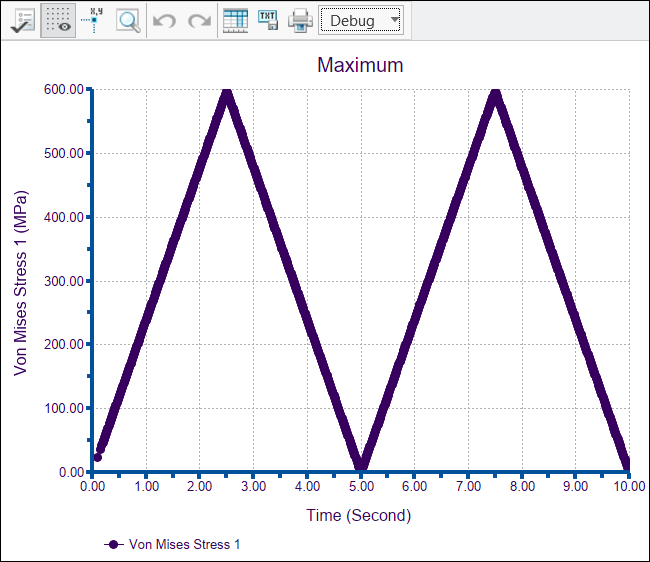

6. 결과 정의(Define Results) > 등고선도(Contour Plot)를 클릭하여 등고선도(Contour Plot) 대화 상자를 엽니다. 결과 유형(Results type) 목록에서 부품을 참조로 선택하고 폰 미제스 응력(Von Mises Stress)을 선택합니다. 폰 미제스 응력에 대한 고급 결과가 모델 트리의
