글로벌 결과 보기
글로벌 결과 보기
글로벌 결과는 실행된 모든 검토에 대해 계산됩니다. 검토 실행이 완료되면 글로벌 결과를 사용할 수 있으며 다음 방법 중 하나를 사용하여 그래픽 창에서 볼 수 있습니다.
• > 을 클릭하여 그래픽 창에 모델의 결과를 표시합니다.
• 시뮬레이션 트리에서 > 을 선택합니다.
을 마우스 오른쪽 버튼으로 클릭하여 결과를 활성화합니다. 그래픽 창의 모델에 결과가 표시됩니다.
을 마우스 오른쪽 버튼으로 클릭하여 결과를 활성화합니다. 그래픽 창의 모델에 결과가 표시됩니다.결과 범례에서 보려는 글로벌 결과 수량을 선택합니다.
결과 미니 도구 모음
글로벌 결과는 다음 명령이 포함된 미니 도구 모음과 함께 표시됩니다.
•
- 그래픽 창에서 미니 도구 모음을 끌어 위치를 변경할 때 핸들로 사용됩니다.
- 그래픽 창에서 미니 도구 모음을 끌어 위치를 변경할 때 핸들로 사용됩니다.•
- 하위 단계 결과(Substep Results) 제어를 엽니다. 슬라이더를 이동하여 여러 하위 단계에서 결과를 확인할 수 있습니다. 또는 결과를 보려는 하위 단계를 입력합니다.
- 하위 단계 결과(Substep Results) 제어를 엽니다. 슬라이더를 이동하여 여러 하위 단계에서 결과를 확인할 수 있습니다. 또는 결과를 보려는 하위 단계를 입력합니다.
•
최소 차트(Minimum Chart) 및 최대 차트(Maximum Chart)를 클릭하여 다른 하위 단계에서 결과 수량의 최소값 및 최대값에 대한 그래프를 확인합니다.
최소 차트(Minimum Chart) 및 최대 차트(Maximum Chart)를 클릭하여 다른 하위 단계에서 결과 수량의 최소값 및 최대값에 대한 그래프를 확인합니다.

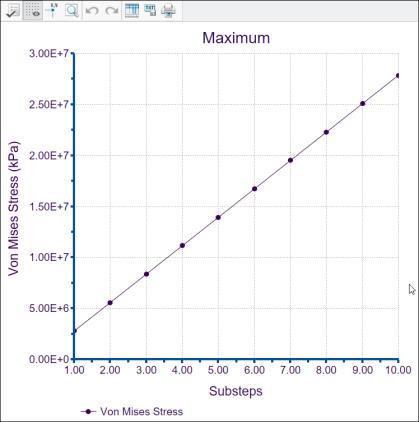

다음 그림에서는 10개의 다른 하위 단계에서 폰 미제스 응력의 최대값을 보여줍니다.
•
- 변형된 결과 표시 또는 변형되지 않은 결과 표시 사이를 전환합니다. 기본적으로 변형된 결과가 표시됩니다.
- 변형된 결과 표시 또는 변형되지 않은 결과 표시 사이를 전환합니다. 기본적으로 변형된 결과가 표시됩니다.다음 그림에서는 변형되지 않은 결과와 서로 다른 값으로 크기 조정된 변형된 결과가 표시되는 방법을 보여줍니다.
모델 | 변형되지 않은 결과 | 자동 크기 조정 = 1로 변형된 결과 | 자동 크기 조정 = 5로 변형된 결과 |
|---|---|---|---|
 |  |  |  |
변형된 결과에 대해 다음과 같은 추가 옵션을 사용하려면 옆에 있는 화살표를 클릭합니다.
옆에 있는 화살표를 클릭합니다.◦ 자동 크기 조정(Autoscale) - 기본 옵션입니다. 변형된 결과에 대한 배율 계수로 인접 목록에서 고정 값을 선택합니다.
◦ 변형 배율(Deformation Scale) - 양의 실수를 변형된 결과에 대한 배율 계수로 지정합니다. 여기서 값 1은 배율 조정이 없거나 결과가 true임을 나타냅니다.
• 다음 옵션은 애니메이션 결과의 표시를 제어합니다.
◦
시작(Start) - 변형 결과의 애니메이션을 시작합니다.
시작(Start) - 변형 결과의 애니메이션을 시작합니다.◦
일시 중지(Pause) - 변형 결과의 애니메이션을 일시 중지합니다.
일시 중지(Pause) - 변형 결과의 애니메이션을 일시 중지합니다.◦
중지(Stop) - 변형 결과의 애니메이션을 중지합니다.
중지(Stop) - 변형 결과의 애니메이션을 중지합니다.◦
속도(Speed) - 애니메이션의 속도를 변경합니다.
속도(Speed) - 애니메이션의 속도를 변경합니다.
- 특정 지점의 결과를 볼 수 있는 •
- 결과 표시를 중지합니다.
- 결과 표시를 중지합니다.
