예: Creo Ansys Simulation에서 피로 검토 실행
이 예에서는 피로 해석을 설정 및 실행하고 결과를 확인 및 분석하는 전체 워크플로를 보여줍니다.

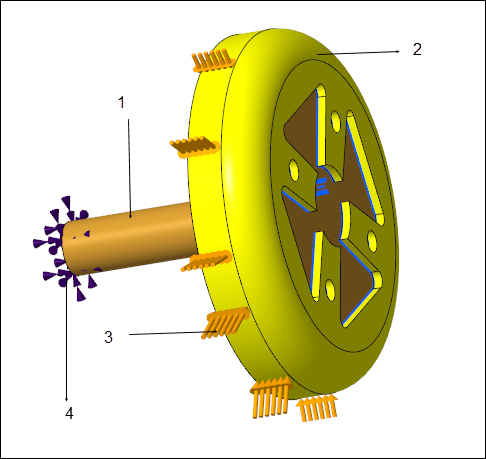

이 예에서는 FE 40 재질로 제작된 샤프트와 강철로 제작된 풀리로 구성된 풀리 시스템으로 이루어져 있습니다. 풀리는 4개의 볼트로 샤프트에 장착됩니다. 벨트가 풀리를 감싸고 있습니다. 벨트에 의해 가해지는 힘은 5000N의 베어링 하중으로 모델링됩니다.
1. FE 40 재질로 제작된 샤프트
2. 강철로 제작된 풀리
3. 벨트에 의해 풀리에 가해지는 힘(5000 N)을 베어링 하중으로 모델링
4. 샤프트 끝을 제자리에 고정하는 고정 제약 조건
풀리는 높은 rpm으로 회전하므로 고주기 피로를 견뎌야 합니다. 벨트에 의해 폴리에 가해지는 하중으로 인한 풀리의 피로 수명을 평가하기 위해 풀리 재료의 피로 재료 특성을 정의합니다. 강철 재질에 대한 반복 응력 특성이 정의됩니다. 풀리 재료(강철)의 응력 수명 곡선은 아래와 같이 값이 포함된 테이블 함수로 정의됩니다.
피로 거동은 다음 매개 변수를 사용하여 모델에 대해 정의됩니다.
• 분석 유형 - 응력 수명
• 컴포넌트 - 폰 미제스 응력
• 하중 유형 - 완전 반전
• 설계 수명 - 1.0e06 주기
다음은 검토를 실행할 때 얻은 다양한 결과입니다.
결과 | 결과 등고선도 | 해석 |
|---|---|---|

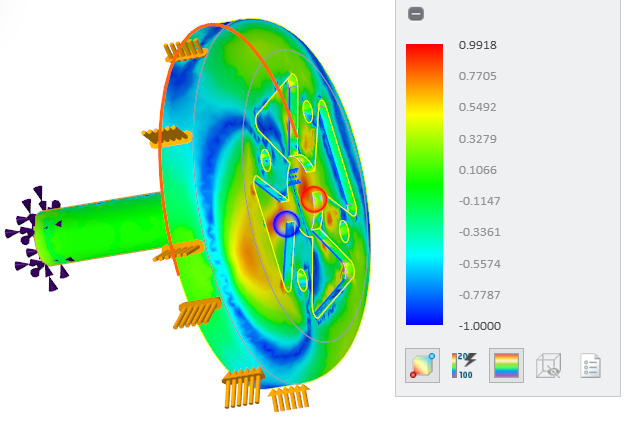

이축성 표시 |  | 이축성 표시는 -1(순수 전단)에서 0.99(거의 1)까지 변하며, 일부 영역에서는 순수 이축성 하중을 나타냅니다. |

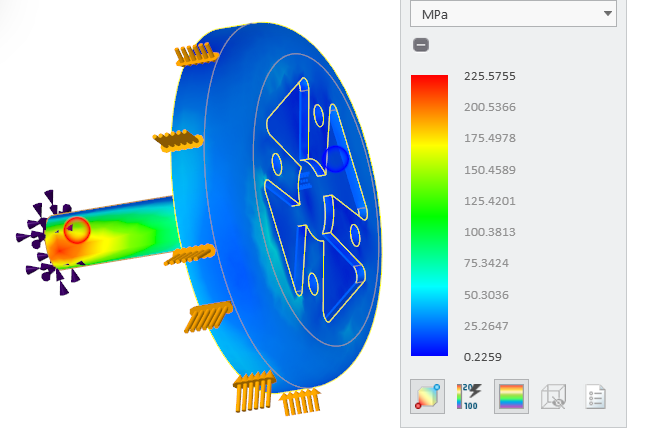

등가 교번 응력 |  | EAS 값이 낮을수록 수명이 길어집니다. |

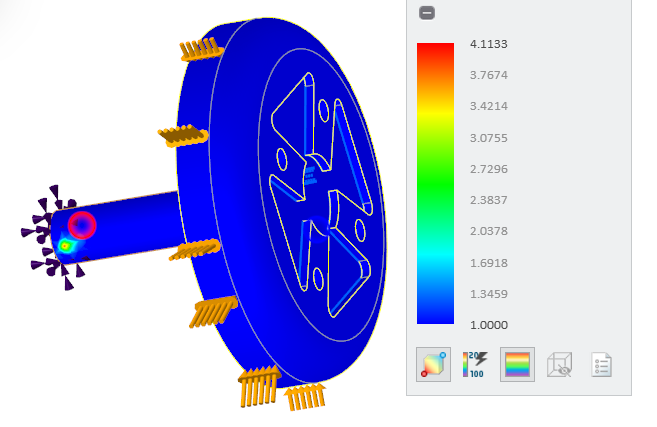

피로 손상 |  | 이 경우 풀리의 피로 손상은 1.0이며, 이는 부품이 설계 수명 내에서 안전함을 의미합니다. |

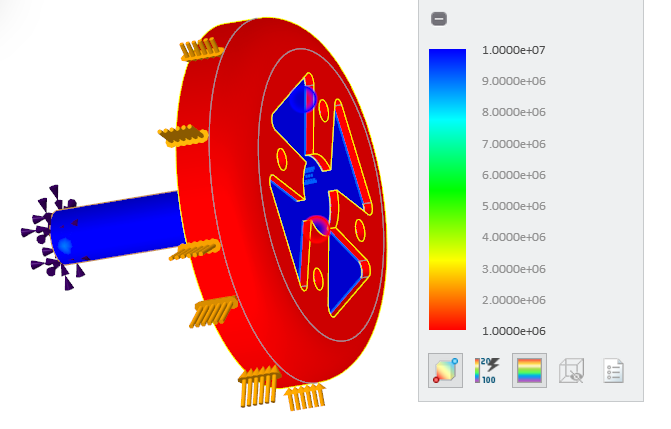

피로 수명 |  | 풀리의 피로 수명은 1e06이며, 이는 설계 수명과 동일합니다. |

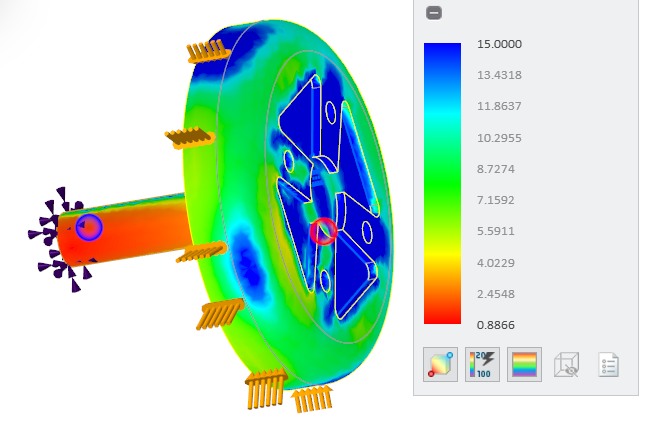

안전율 |  | 풀리의 최대 안전율은 약 10이며, 이는 해당 부품이 안전함을 나타냅니다. |
