고속 밀링에 대한 솔리드 공구 홀더 지원
복잡한 형태의 솔리드 공구 홀더는 고속 밀링 단계에서만 디가우징을 지원합니다. 솔리드 공구 홀더 지원을 위한 고속 밀링 단계 이외의 단계에서는 동작에 변경이 없습니다.
고속 밀링 단계에서만 솔리드 공구 및 솔리드 공구 홀더를 사용할 때 다음 정보를 고려하십시오.
• 정의된 공구는 공구 길이, 공구 지름, 테이퍼 각도, 코너 반지름, 기타 매개 변수 치수와 같은 매개 변수 치수를 사용할 수 있습니다. 이러한 매개 변수는 정의된 것으로 간주됩니다. 공구 정의에 대한 동작에 변경이 없습니다.
• 솔리드 공구 홀더는 지정된 경우에도 홀더 지름, 홀더 길이와 같은 매개 변수 치수를 무시합니다. 대신 공구 경로는 솔리드 공구 홀더의 부품 설계에 해당하는 홀더 형태를 고려합니다.
• 올바른 공구 경로 및 시뮬레이션을 생성하기 위해 솔리드 공구 및 솔리드 공구 홀더를 올바른 위치에 어셈블하는 것은 사용자의 책임입니다.

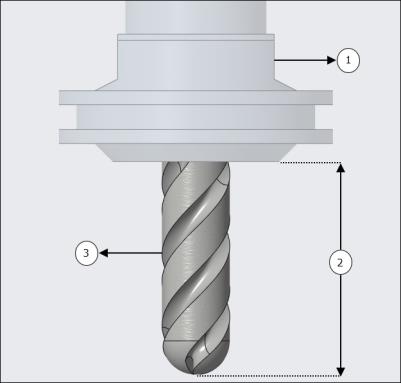

홀더와 공구를 올바르게 배치하면 올바른 공구 경로 생성 및 시뮬레이션이 진행됩니다. 예:
1. 솔리드 공구 홀더
2. 정의된 공구 길이
3. 솔리드 공구

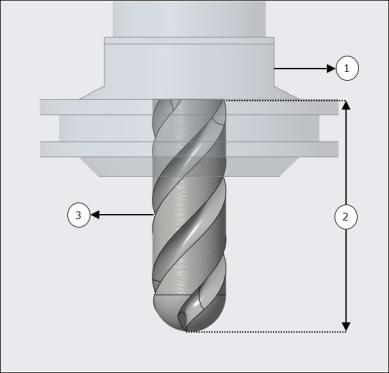

공구가 홀더 내부에 배치되면 잘못된 공구 경로와 시뮬레이션이 생성됩니다. 예:
1. 솔리드 공구 홀더
2. 정의된 공구 길이
3. 솔리드 공구
• 디가우징을 위한 솔리드 공구 홀더 지원은 비로터리 부품 및 공구 첨부에 적용할 수 없습니다.
