예: 사용자 정의 매개 변수
다음 예에서는 밀링 작업셀 유형에 대한 XML 파일 형식의 사용자 정의 매개 변수 파일 콘텐츠가 표시됩니다. 각 작업셀 유형에 대해 별도의 <MfgSeqUDParamCollection Type="작업셀 유형" Name="작업셀 이름" SubType="작업셀 하위 유형"> 태그를 사용자 정의 매개 변수 XML 파일에 정의합니다. 작업셀 유형은 대/소문자를 구분하며 다음 유형 중 하나여야 합니다.
• MILL
• MILL-TURN
• LATHE
• WIRE EDM
작업셀 하위 유형은 대/소문자를 구분하며 다음 유형 중 하나여야 합니다.
• MILLING
• DRILLING-MILL
• TURNING
• DRILLING-TURN
 |
• XML 파일에 작업셀 이름과 하위 유형을 지정하는 것은 선택 사항입니다.
• 정의에 작업셀의 Name 속성 값을 지정하지 않고 SubType 속성 값을 지정하면 해당 정의가 무시됩니다.
|
사용자 정의 매개 변수에 대해 지원되는 데이터 유형은 다음과 같습니다.
• string
• integer
• double
사용자 정의 매개 변수의 적용 가능성은 다음 계층적 평가 순서에 따라 결정됩니다.
1. 유형, 이름, 하위 유형
2. 유형, 이름
3. 유형
이 순서는 XML 구성 내의 모든 유효한 정의에 적용됩니다. 계층 구조의 각 레벨은 순차적으로 확인됩니다. 상위 레벨에서 일치하는 항목을 찾으면 하위 레벨은 평가되지 않습니다.
계층 평가 순서에 따라 사용자 정의 매개 변수의 적용 가능성에 대한 다음 정의 예를 고려하십시오.
• <MfgSeqUDParamCollection Type="MILL_TURN" Name="MILLTURN01" SubType="DRILLING-MILL">
이 정의는 MILL_TURN 유형의 MILLTURN01 작업셀 아래에 있는 밀링(Mill) 탭에서 생성된 모든 드릴링 피쳐에만 적용됩니다.
• <MfgSeqUDParamCollection Type="MILL_TURN" Name="MILLTURN01" SubType="TURNING">
이 정의는 MILL_TURN 유형의 MILLTURN01 작업셀 아래에 생성된 모든 선반가공 피쳐에만 적용됩니다.
• <MfgSeqUDParamCollection Type="MILL_TURN" Name="MILLTURN01">
이 정의는 MILL_TURN 유형의 MILLTURN01 작업셀 아래에 생성된 밀링이나 선반가공의 모든 피쳐에 적용됩니다.
• <MfgSeqUDParamCollection Type="MILL_TURN">
이 정의는 MILL_TURN 유형의 작업셀 아래에 생성된 밀링이나 선반가공의 모든 피쳐에 적용됩니다.

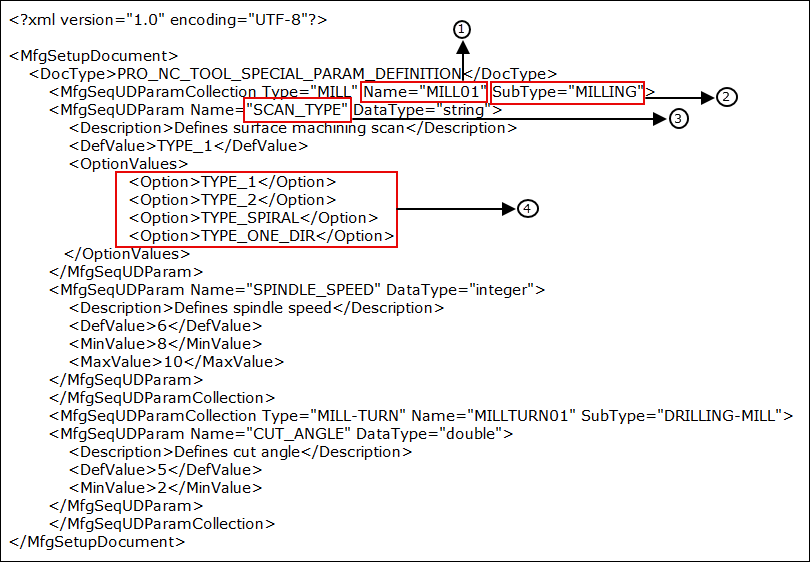

다음 이미지는 사용자 정의 매개 변수 XML 파일의 샘플 콘텐츠를 보여줍니다.
1. 작업셀 이름
2. 작업셀 하위 유형
3. 사용자 정의 매개 변수 이름
4. 사용자 정의 매개 변수의 값
1. mfg_custom_sequence_param_file 구성 옵션이 사용자 정의 매개 변수 XML 파일이 저장된 경로를 가리키도록 설정합니다.
2. 제조 모델을 엽니다. 활성 작업이 작업셀을 참조하는지 확인합니다.
3. NC 시퀀스를 정의할 때 매개 변수(Parameters) 탭을 클릭합니다.
4. 매개 변수(Parameters) 탭에서
을 클릭합니다.
을 클릭합니다.사용자 정의 매개 변수(User-Defined Parameters) 대화 상자가 열립니다. 사용자 정의 매개 변수 XML 파일에 정의된 매개 변수가 구문 분석되어 대화 상자에 표시됩니다.
각 매개 변수에 대한 값을 직접 수정할 수 있습니다. 단, 각 매개 변수에 대해 사용자 정의 매개 변수(User-Defined Parameters) 대화 상자에서 지정하는 값에는 사용자 정의 매개 변수 파일에서 해당 매개 변수에 대해 지정된 제한 사항이 적용되어야 합니다. 예를 들어, 위의 사용자 정의 매개 변수 파일에서 SPINDLE_SPEED 매개 변수의 최소값은 3000이며, 최대값은 40000이 될 수 있습니다. 입력한 값이 3000보다 작거나 40000보다 크면 Creo NC에서 오류 메시지가 표시됩니다.
매개 변수를 추가 또는 삭제하거나 하나 이상의 기존 매개 변수를 수정하는 작업은 사용자 정의 매개 변수 XML 구성 파일에서만 수행할 수 있습니다. 필요에 따라 수정한 후 *.xml 파일을 저장하고 매개 변수 정의를 편집한 제조 모델을 다시 엽니다. 새 정의를 로드할지 아니면 기존 정의를 유지할지를 확인하는 메시지가 표시됩니다. 예(Yes)를 클릭하여 새 정의를 로드합니다. 그런 다음 제조(Manufacturing) 탭에서 > 를 클릭하고 업데이트할 것임을 확인합니다.
| | • 기존 시퀀스를 업데이트하여 새 매개 변수 정의를 적용하면 현재 매개 변수 값이 기본 매개 변수 값으로 대체됩니다. • 모델을 읽어들일 때 수정된 XML 파일을 다시 로드한 후에는 매번 사용자 정의 매개 변수 업데이트(Update User-Defined Parameters) 명령을 사용하여 업데이트된 정의와 일치시키는 것이 좋습니다. |
사용자 정의 매개 변수 업데이트에 대한 자세한 내용은 사용자 정의 매개 변수 업데이트를 참조하십시오.
