커넥터 지정

어셈블리 컴포넌트를 커넥터로 사용하기 전에 해당 어셈블리 컴포넌트를 커넥터로 지정해야 합니다. 이렇게 하면 컴포넌트가 시작 및 끝 케이블의 핀 및 엔트리 포트 정보를 전달하는 데 적합해집니다.

다이어그램 파일의 로지컬 참조를 사용하는 경우 model_name 다이어그램 커넥터 매개 변수를 사용하여 자동으로 특정 컴포넌트를 커넥터로 지정할 수 있습니다. 부품이 지정되면 와이어나 케이블을 해당 부품으로 경로설정할 수 있습니다.

컴포넌트를 커넥터로 자동 지정하거나 수동 지정할 수 있습니다. 커넥터를 다시 지정하거나 수정하여 커넥터 지정을 변경할 수 있습니다. 커넥터를 지정해제할 수도 있습니다. 커넥터를 지정해제할 때는 모든 커넥터 데이터를 제거해야 합니다.

지정(Designate) 및

지정해제(Undesignate)를 사용하여 커넥터 매개 변수의 모든 정보를 대체합니다.

컴포넌트를 커넥터로 자동지정

Cabling 어셈블리에 다이어그램 파일이나 XML 파일에 대한 로지컬 참조가 있으면 자동으로 어셈블리 내의 컴포넌트를 커넥터로 지정할 수 있습니다. 다이어그램 파일이나 XML 파일의 해당 커넥터에 연관된 <model_name nnn> 매개 변수가 있을 때만 컴포넌트를 커넥터로 자동 지정할 수 있습니다. 이 매개 변수에서 nnn은 케이블 어셈블리에서 커넥터로 표현할 3D 부품의 모델 이름입니다.

로지컬 참조에 model_name 매개 변수를 설정하지 않은 경우

을 사용하여 어셈블리 컴포넌트를 로지컬 참조의 커넥터에 일치시킬 수 있습니다.

XML 파일에서 어셈블리는 그룹-포트 구조 대신 그룹-블록-포트 구조로 나타날 수 있습니다. 그룹-블록-포트 구조의 포트가 포함된 모 커넥터 내에 포트가 포함된 서브커넥터가 있습니다.

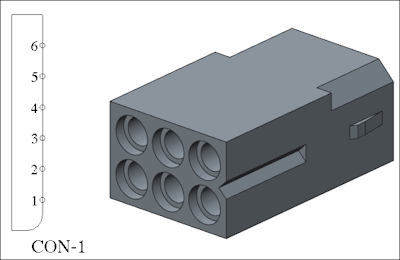

그룹-포트 구조가 있는 어셈블리는 다음 그림과 같습니다.

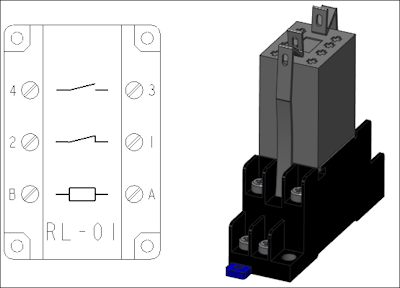

L1과 L2가 서브커넥터이고 L3이 모 커넥터인 그룹-블록-포트 구조가 있는 어셈블리는 다음 그림과 같습니다.

L1에는 P1과 P2라는 두 개의 포트, L2에는 P3과 P4라는 두 개의 포트, L3에는 P5와 P6이라는 두 개의 포트가 있습니다.

해당 모 커넥터에 서브 커넥터의 포트나 핀을 재지정하고 서브커넥터를 제거하려면 서브 커넥터 축소(Collapse Sub-Connectors) 옵션을 사용합니다.
