하네스 부품을 어셈블리로 변환
Creo 12부터 새 케이블링 기능을 활용하려면 레거시 하네스 부품을 어셈블리로 변환해야 합니다. 이 항목에서는 하네스 부품을 어셈블리로 변환하는 프로세스, 도구 및 고려 사항에 대해 설명합니다.
*
사용자는 레거시 데이터를 사용하여 계속 작업할 수 있지만 하네스 부품을 어셈블리로 변환하지 않는 한 새로운 기능을 활용할 수 없습니다.
하네스 부품을 어셈블리로 변환하려면 다음 단계를 완료하십시오.
1. 케이블링 트리에서 변환할 하네스 부품을 선택하고 마우스 오른쪽 버튼을 클릭한 다음 어셈블리로 변환(Convert to Assembly)을 선택합니다. 하네스를 어셈블리로 변환(Harness Conversion to Assembly) 대화 상자가 열립니다.
*
하네스 부품은 마스터 표현에 있어야 하며 활성 모델의 일부여야 합니다.
◦ 하네스를 어셈블리로 변환 대화 상자에서 다음을 수행합니다.
▪ 피쳐 이름과 모델 이름 간의 변환 시 이름 충돌을 관리하고 모델 이름이 표준 규약을 준수하는지 확인합니다.
▪ 새로 생성된 케이블링 데이터 모델에 지정 데이터 및 논리 데이터를 포함합니다.
▪ 모든 기존 스풀을 벌크 항목으로 변환하고 새 하네스 어셈블리로 재구성합니다.
▪ 코스메틱 피쳐를 벌크 항목으로 변환합니다.
▪ 스플라이스를 새 하네스 어셈블리로 재구성합니다.

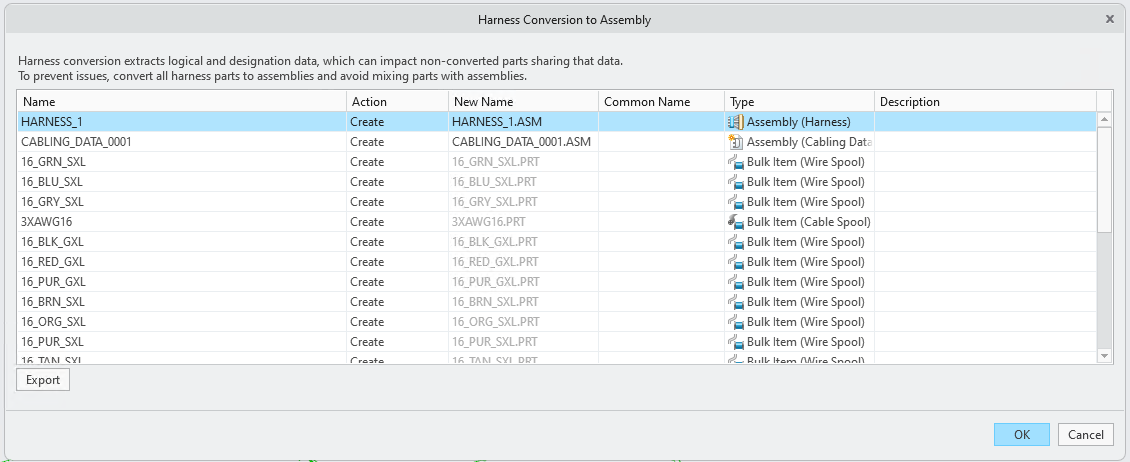

◦ 하네스를 어셈블리로 변환(Harness Conversion to Assembly) 대화 상자에는 다음 정보가 테이블 형태로 표시됩니다.
▪ 이름(Name) - 변환 전 컴포넌트의 원래 이름을 나열합니다.
▪ 작업(Action) - 컴포넌트에서 수행되는 작업을 지정합니다.
▪ 재사용(Reuse) - 기존 라이브러리 항목을 사용합니다.
▪ 덮어쓰기(Overwrite) - 기존 항목을 새 매개 변수로 대체합니다.
▪ 생성(Create) - 새 컴포넌트를 생성합니다.
▪ 재구성(Restructure) - 기존 스플라이스와 사용자 정의 컴포넌트를 하네스 어셈블리에 통합합니다.
▪ 찾아보기(Browse) - 사용할 다른 컴포넌트를 찾습니다.
▪ 이름 바꾸기(Rename) - 패밀리 테이블 인스턴스의 이름을 바꿉니다.
케이블링 항목 매개 변수 간에 충돌이 감지되면 테이블에서 케이블링 항목을 마우스 오른쪽 버튼으로 클릭하고 매개 변수 충돌 표시(Show Parameters Conflicts)를 선택하여 일치하지 않는 매개 변수를 확인합니다. 일치하지 않는 매개 변수만 충돌 보기에 표시됩니다. 비교를 단순화하기 위해 일치하는 매개 변수는 숨겨집니다.
▪ 새 이름(New Name) - 변환 후 어셈블리 및 벌크 항목에 지정된 새 이름을 나열합니다. 파일 확장자 .PRT 및 .ASM은 파일 유형을 나타냅니다.
▪ 공통 이름(Common Name) - 실제 파일 이름과 다른 사용자에게 친숙한 이름입니다. 이 특수 매개 변수는 특히 파일 이름이 문자 제한에 의해 제약될 때 부품 및 어셈블리에 대해 보다 설명적이고 유연한 이름 지정을 지원합니다. 이 열은 편집 가능하며 비워 둘 수도 있습니다.
▪ 유형(Type) - 변환된 어셈블리 및 벌크 항목의 유형을 설명합니다.
▪ 설명(Description) - 항목의 오류 및 경고를 표시합니다.
내보내기(Export)를 클릭하여 모든 오류 및 경고를 CSV 파일로 내보냅니다. 확인(OK)을 클릭하여 하네스를 어셈블리로 변환을 완료하거나 취소(Cancel)를 클릭하여 변환 대화 상자를 종료합니다.
2. 변환 검토 모드는 변환 프로세스의 마지막 단계입니다. 사용자가 변경 사항을 커밋하지 않고 변환 중에 발생한 문제를 검토하고 해결할 수 있는 완전한 기능의 케이블링 환경을 제공합니다. 오류 및 경고는 주요 문제 해결 도구 역할을 하는 알림 센터에 표시됩니다. 문제가 해결되면 목록에서 자동으로 제거됩니다. 이 단계에서 사용자는 변환을 마무리하거나 취소하여 원래 모델 상태를 복원할 수 있습니다. 검토 후 완료(Done)를 클릭하여 하네스 부품을 하네스 어셈블리로 변환하거나 취소(Cancel)를 클릭하여 변환 전 상태로 되돌립니다.
사후 변환
하네스 변환 프로세스를 완료한 후 몇 가지 수동 및 자동 단계를 수행하여 제대로 기능적인 최신 설계 환경을 유지하는 것이 좋습니다. 이러한 단계는 레거시 케이블링 데이터에서 새 하네스 어셈블리 구조로의 전환을 마무리하는 데 도움이 됩니다.
1. 드로잉 및 제조 모델 업데이트

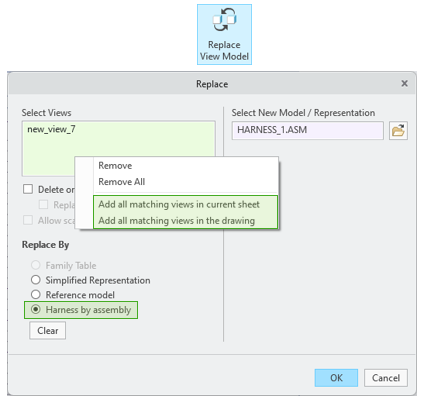

◦ 드로잉 - 원래 하네스 부품을 참조하는 드로잉 보기는 수동으로 업데이트해야 합니다. 보기 모델 대체(Replace View Model) 도구를 새로운 하네스를 어셈블리로(Harness by assembly) 옵션과 함께 사용하여 기존 부품을 새 하네스 어셈블리로 대체합니다.
여러 보기에서 업데이트를 간소화하려면 다음을 수행하십시오.
▪ 현재 시트에 일치하는 보기 모두 추가 사용
▪ 드로잉에 일치하는 보기 모두 추가 사용

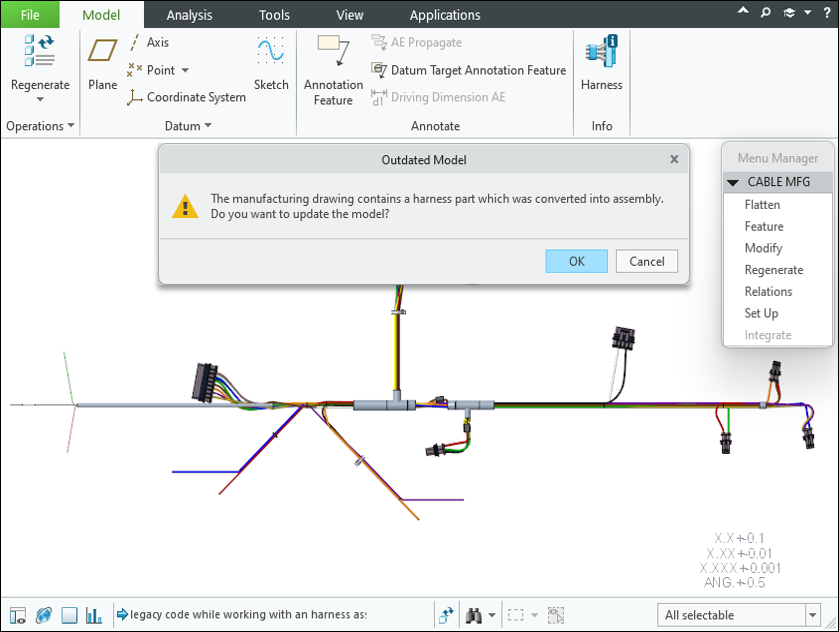

◦ 제조 모델 - 제조에 사용된 플랫 하네스는 읽어들일 때 자동으로 업데이트됩니다.
2. 레거시 케이블링 데이터 정리 - 변환 후 다양한 컴포넌트에 포함된 레거시 케이블링 데이터를 안전하게 제거할 수 있습니다. 이 정리는 다운스트림 문제를 방지하고 하네스 어셈블리가 새 데이터 모델과 완전히 정렬되도록 하는 데 필수적입니다.
변환 후 케이블링 데이터 및 컴포넌트(Cabling Data & Components) 오버플로우 메뉴에서 레거시 데이터 제거(Remove Legacy Data) 도구를 사용하여 하네스 어셈블리에서 만료된 케이블링 데이터를 제거합니다.
*
레거시 스풀 및 터미네이터는 변환 후에도 모델에 남아 있습니다. 더 이상 필요하지 않은 경우 수동으로 삭제해야 합니다.
이 작업은 실행 취소할 수 없습니다. 논리 데이터 또는 지정 데이터의 손실을 방지하려면 계속하기 전에 최상위 레벨 어셈블리에 있는 모든 하네스를 변환하십시오.
3. 원래 하네스와 변환된 하네스 간의 관계 - 변환 도중 원래 하네스 부품과 새 하네스 어셈블리 간에 시스템 생성 관계가 생성됩니다. 고유한 하위 유형을 가진 새 하네스 어셈블리가 생성됩니다. 원래 하네스 부품은 새 개정 번호로 유지됩니다.
변환을 추적하기 위해 다음 시스템 매개 변수가 추가됩니다.
◦ 새 어셈블리에서: PTC_CONVERTED_TO_HARNESS = <Original Harness Part Name>, 추가 부울 매개 변수 포함, CONVERTED_FROM_HARNESS = YES/NO
◦ 원래 부품에서 새로 생성된 관계가 새 어셈블리에 연결됩니다. CONVERTED_TO_HARNESS = CONVERTED_FROM_HARNESS
