예제: 지주 강판 생성
생성할 수 있는 지주 강판 유형의 그래픽 표현은 아래 표를 참조하십시오. 이 표를 통해 정의 과정 중에 선택할 서피스 및 확인란과 입력할 값을 결정할 수 있습니다.
1. >
새 커넥터 요소(New Connector Element)를 클릭합니다. 새 컴포넌트(New Component) 대화 상자가 열립니다.
새 커넥터 요소(New Connector Element)를 클릭합니다. 새 컴포넌트(New Component) 대화 상자가 열립니다.2. 지주 강판이 아직 선택되지 않은 경우
을 클릭하여 라이브러리에 액세스한 다음 STEEL CONSTRUCTION MM/BRACING PLATES 또는 INCH/BRACING PLATES 폴더에서 지주 강판을 하나 선택합니다. 그러면 미리 보기 영역에 요소가 나타납니다.
을 클릭하여 라이브러리에 액세스한 다음 STEEL CONSTRUCTION MM/BRACING PLATES 또는 INCH/BRACING PLATES 폴더에서 지주 강판을 하나 선택합니다. 그러면 미리 보기 영역에 요소가 나타납니다.3. 다음(Next)을 클릭합니다. 요소 정의(Element Definition) 대화 상자가 열립니다. 첫 번째 필수 서피스에 대한 참조 컬렉터가 활성 상태입니다.
4. 미리 보기에 표시된 서피스를 선택합니다.
5. 4단계를 반복하여 모든 필수 참조를 선택합니다.
6. 선택한 서피스가 평면이 아닌 경우 선택적 참조(Optional References) 영역의 정위 평면(Orient plane) 참조 컬렉터가 활성 상태인지 확인한 다음 방향 평면을 선택합니다.
7. 설정(Settings) 탭을 클릭합니다.
8. 적절한 테이블에서 추가 요소 크기(예: 각도, 스크류 또는 구멍)를 선택합니다.
9. 옵션(Options) 영역의 확인란을 선택하거나 선택 취소합니다.
10. 오프셋 값과 치수를 입력합니다.
11. 미리 보기(Preview)를 클릭하여 연결을 미리 보기로 생성하고, 확인(OK)을 클릭하여 정의를 사용하여 연결을 생성하거나 취소(Cancel)를 클릭하여 취소합니다.
유형 | 미리 보기 | 서피스 | 옵션 | 값 |

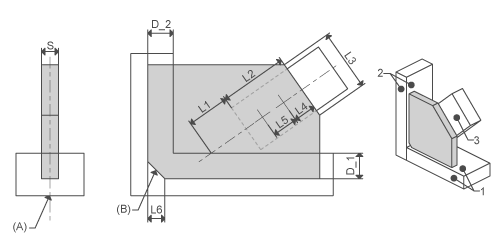

BRACING PLATE RECT |  | Profile side face Attach face Bracing profile side | Center profile fit Chamfer | S L1, L2, L3, L4, L5, L6 |

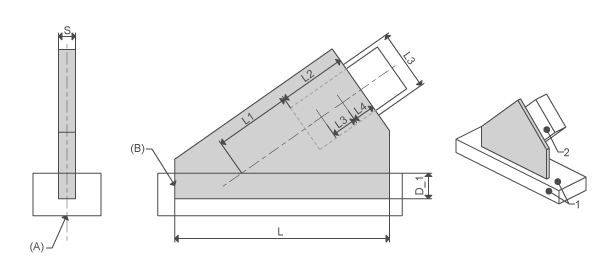

BRACING PLATE TRIANG |  | Profile side face Bracing profile side | Center profile fit End cut | S L1, L2, L3, L4, L5 |

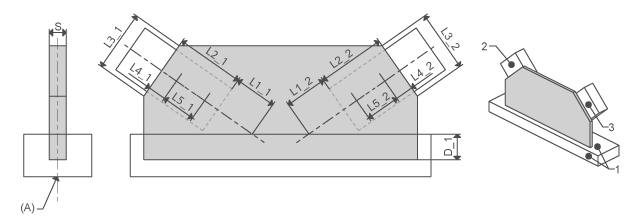

BRACING PLATE DOUBLE |  | Profile side face Bracing profile side 1 Bracing profile side 2 | Center profile fit | S L1_1, L2_1, L3_1, L4_1, L5_1, L1_2, L2_2, L3_2, L4_2, L5_2, |

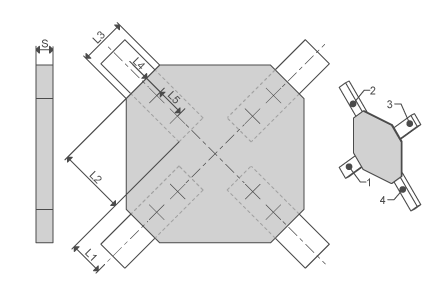

BRACING PLATE CROSS |  | Bracing profile side 1 Bracing profile side 2 Bracing profile side 3 Bracing profile side 4 | S L1, L2, L3, L4, L5 |
