溶接: スタック
Creo+
ユーザーインタフェースの場所: >
「溶接」(Welding) >
「スポット溶接」(Spot Weld) の順にクリックします。
「溶接」(Welding) > 「スポット溶接」(Spot Weld) の順にクリックします。ビデオ
説明
Creo の溶接機能が強化され、スポット溶接インスタンスごとにスタックが計算されるようになりました。

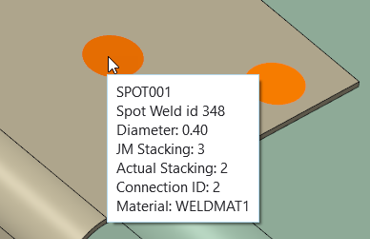

グラフィックウィンドウでスポット溶接インスタンスにカーソルを合わせると、スタック計算を表示できます。

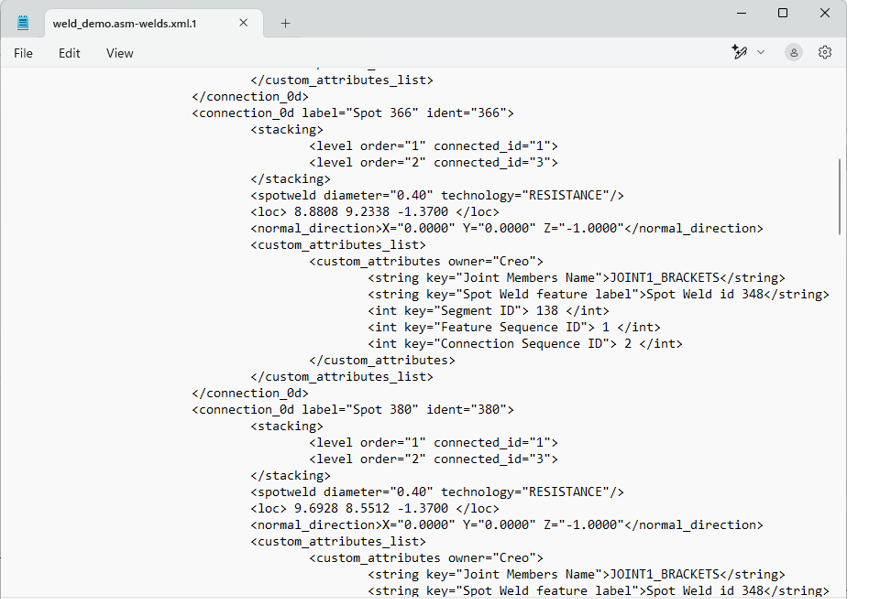

スタック情報は xMCF フォーマットで提供され、エクスポートできます。
スタック計算はスポット溶接を検証するために使用されます。
次のスタック情報が提供されます。
• ラベル
• 親フィーチャー
• 直径
• ジョイントメンバーのスタック
• 計算済みスタック
• シーケンス ID
• 材料
スタックの計算は、以前のリリースでは使用できませんでした。
利点
• スポット溶接情報をエクスポートする際の xMCF 規格の完全サポート
• スポット溶接の検証情報を提供
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
