境界ブレンドサーフェス: 屈曲を回避するための改良
Creo+
ユーザーインタフェースの場所: >
「境界ブレンド」(Boundary Blend) の順にクリックします。
「境界ブレンド」(Boundary Blend) の順にクリックします。説明
屈曲を回避するため、境界ブレンドサーフェスが改良されました。
これまでは、境界ブレンドサーフェスに 2 つの参照チェーンがある場合に、1 つがフリー (位置) 結合、もう 1 つが正接条件、曲率条件、または垂直条件で境界に拘束されていると、フリー境界で屈曲が生じることがありました。望ましい形状を得るには、サーフェスを手動で調整して屈曲を取り除く必要がありました。

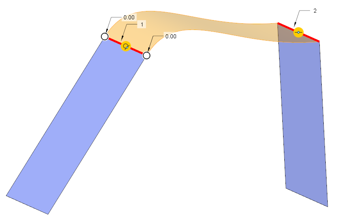

Creo 11:
結果として生成されるサーフェスで屈曲が生じないように、境界ブレンドサーフェスが改良されました。サーフェスの形状は予期したとおりになり、追加の調整は必要ありません。

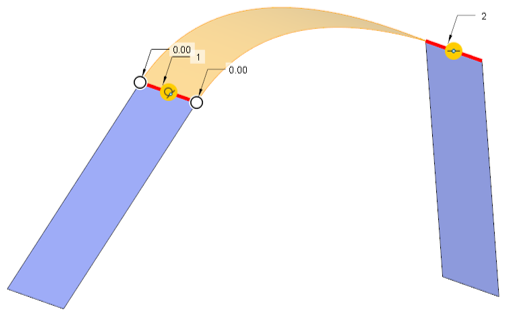

Creo 12:
利点
• 境界ブレンドサーフェスのサーフェス精度の向上
• サーフェスの挙動が予測可能になり、望ましい形状になる
• 境界ブレンドサーフェスが片側から拘束されている場合に、フリーの側で屈曲が生じない
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
