ユーザーインタフェースの場所: 該当なし

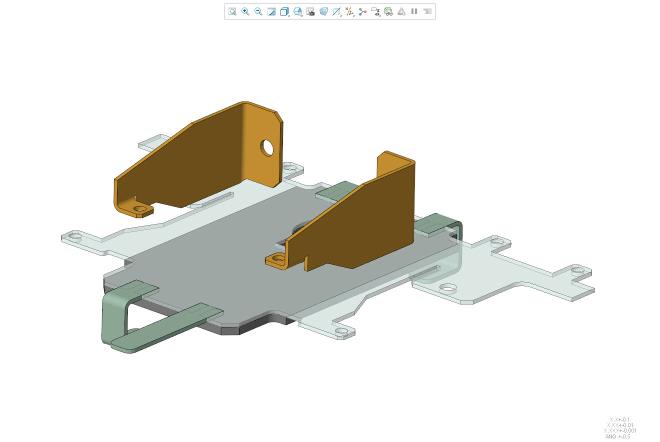

板金設計環境でマルチボディが完全にサポートされるようになりました。この機能強化の前から作成可能であった複数のソリッドボディに加え、複数の板金ボディを作成できます。マルチボディ部品を設計してから、ボディを別個の部品に分離できるようになりました。ボディごとに異なる厚みを指定できます。板金パラメータの処理が変更されました。

板金ボディのマルチボディサポートには、ブール演算、分割、トリム、除去、コピー、パターン、ミラーなどの一般的なボディ操作が含まれます。

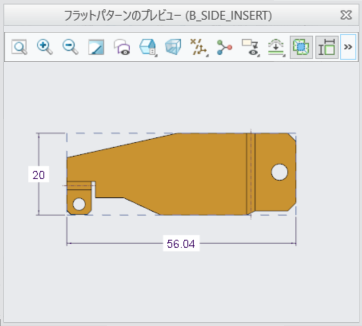

各ボディにフラットステートを作成し、これらをまとめて表示し、図面作成などの下流で使用するためにフラットインスタンスや簡略表示を作成できます。

ユーザーの生産性と設計効率が向上します。

板金部品やアセンブリでマルチボディ設計を使用することで、以下が可能になります。
