変換における厚みに関連するオプションの機能強化
Creo+
ユーザーインタフェースの場所: > > の順にクリックするか、ボディを選択して右クリックし、「板金に変換」(Convert to Sheet Metal) を選択します。
ビデオ
説明

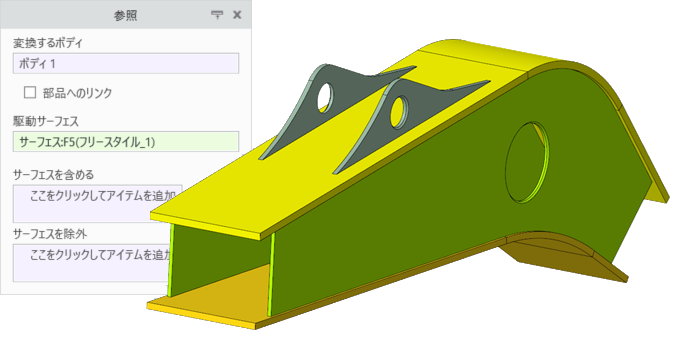

ソリッドボディを板金ボディに変換する際に、板金ボディを板金部品にリンクできるようになりました。部品の厚みパラメータが存在しない場合 (第 1 ボディが変換される場合など)、ボディパラメータと部品の厚みパラメータは同じ値に設定されます。

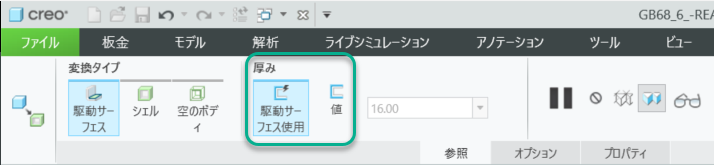

「駆動サーフェス」(Driving Surface) オプションを使用するときに、新しい厚みオプションを使用できるようになりました。
• 「値」(Value) - 以下のオプションがあります。
◦ ユーザー定義の値 - ボディが部品にリンクされていない場合、新しい厚みの値を入力できます。
◦ 部品の厚みの値 - ボディが部品にリンクされている場合。
◦ 作成時に元のジオメトリから測定される値 (自動更新なし)。
• 「駆動サーフェス使用」(By Driving Surface) - 元のソリッドジオメトリから派生する、パラメトリックに駆動されるボディの厚み (再生時に自動更新)。
利点
板金部品およびアセンブリのトップダウン設計のサポートが強化されます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
