Creo Simulation Live - ファスナーと初期荷重
Creo+
ユーザーインタフェースの場所: 「ライブシミュレーション」(Live Simulation) タブの「結合」(Connections) グループで
「ファスナー」(Fasteners) をクリックします。
「ファスナー」(Fasteners) をクリックします。ビデオ
説明

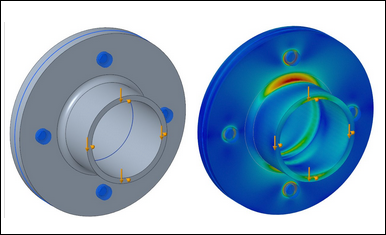

ファスナーのモデル化を作成し、初期荷重を適用して、ファスナーの結果を評価できるようになりました。ファスナー固有のシミュレーション結果数量をプローブできます。以前のバージョンの Creo Simulation Live では、ファスナーのモデル化を作成することができませんでした。
• Creo Simulation Live でファスナーのモデル化がサポートされるようになりました。これには以下の機能が含まれます。
◦ 標準ファスナー材料のライブラリ
◦ ボルト穴またはボルト軸の内部サーフェスの選択

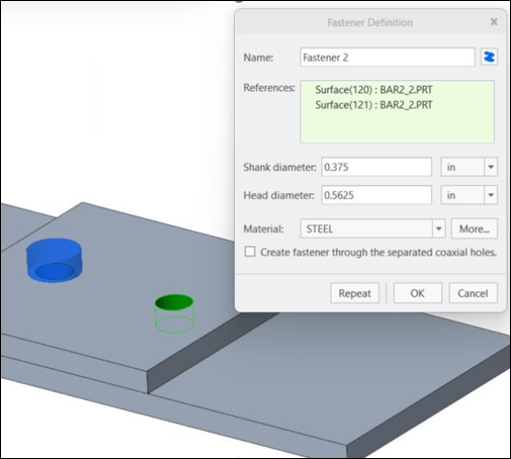

◦ 修正可能なボルト寸法の自動割り当て

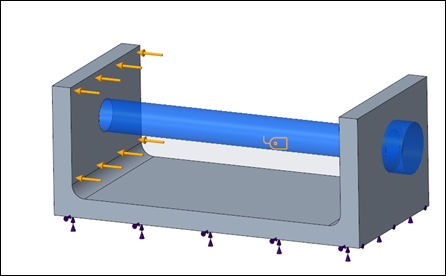

◦ 分離された同軸穴を通るファスナーのサポート (以下の図を参照):

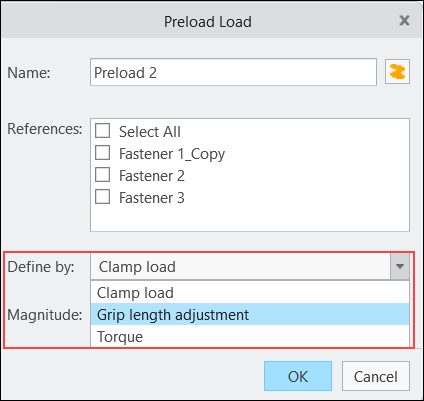

• モデル化ファスナーに対して初期荷重を定義する機能。初期荷重は、クランプ荷重、グリップの長さ調整、または締め付けトルクに基づいて定義できます。
• 次に示すような新しいタイプのファスナー固有の結果のシミュレーションプローブに対するサポート:
◦ 軸方向応力とせん断力
◦ ねじれモーメント
利点
この機能強化では次のような利点が得られます。
• ボルト構造をシミュレートする際の時間の大幅な節約
• ボルト固有のシミュレーションプローブ
• Creo Ansys Simulation に完全に転送可能
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
