HSM アンダーカット加工ステップの機能強化
Creo+
ユーザーインタフェースの場所:
• アドバンス側面ミリングツール
a. 「高速ミリング」(High Speed Milling) グループで >
「HSM アンダーカット加工」(HSM Undercut Machining) の順にクリックします。
「HSM アンダーカット加工」(HSM Undercut Machining) の順にクリックします。b.

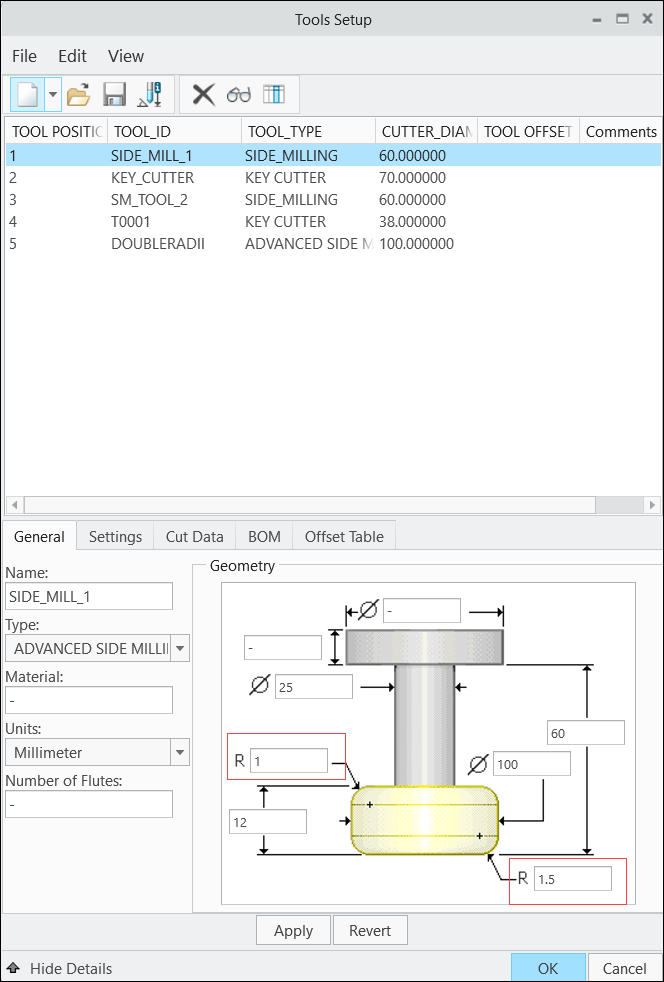

「工具マネージャ」(Tool Manager) をクリックするか、「工具」(Tool) リストの
「工具を編集」(Edit Tools) を選択して、「工具設定」(Tools Setup) ダイアログボックスを開きます。
「工具マネージャ」(Tool Manager) をクリックするか、「工具」(Tool) リストの 「工具を編集」(Edit Tools) を選択して、「工具設定」(Tools Setup) ダイアログボックスを開きます。• 「円弧補間」(CIRC_INTERPOLATION) パラメータ
a. 「高速ミリング」(High Speed Milling) グループで > 「HSM アンダーカット加工」(HSM Undercut Machining) の順にクリックします。
「HSM アンダーカット加工」(HSM Undercut Machining) の順にクリックします。b. 「パラメータ」(Parameters) タブをクリックします。
ビデオ
説明
HSM アンダーカット加工ステップが機能強化され、アドバンス側面ミリングツールがサポートされるようになりました。このツールの上コーナーと下コーナーの半径を個別に定義して、スピンドルの位置から直接見えないアンダーカット領域を処理できるようになりました。
さらに、HSM アンダーカット加工ステップで「円弧補間」(CIRC_INTERPOLATION) パラメータもサポートされるようになりました。このパラメータは、CL ファイルで円弧または円に沿ってツールモーションを出力するフォーマットを定義します。
利点
これらの機能強化により、次のような利点が得られます。
• アンダーカット領域の上コーナーと下コーナーの工具半径を個別に定義できます。
• 加工の効率が向上します。
• Creo NC ワークフローと一貫性のあるユーザーエクスペリエンスが提供されます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
