工具定義での「ゲージ Y 長さ」パラメータのサポート
Creo+
ユーザーインタフェースの場所:
1. 製造で、次のいずれかをクリックします。
◦ 作成するシーケンスのタブで
「工具マネージャ」(Tool Manager) をクリックします。
「工具マネージャ」(Tool Manager) をクリックします。◦ 編集するシーケンスのタブにある「工具」(Tool) リストで
「工具を編集」(Edit Tools) をクリックします。

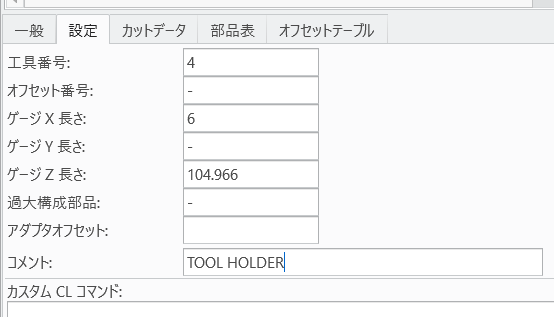

「工具を編集」(Edit Tools) をクリックします。2. 「設定」(Settings) タブを選択します。
ビデオ
説明

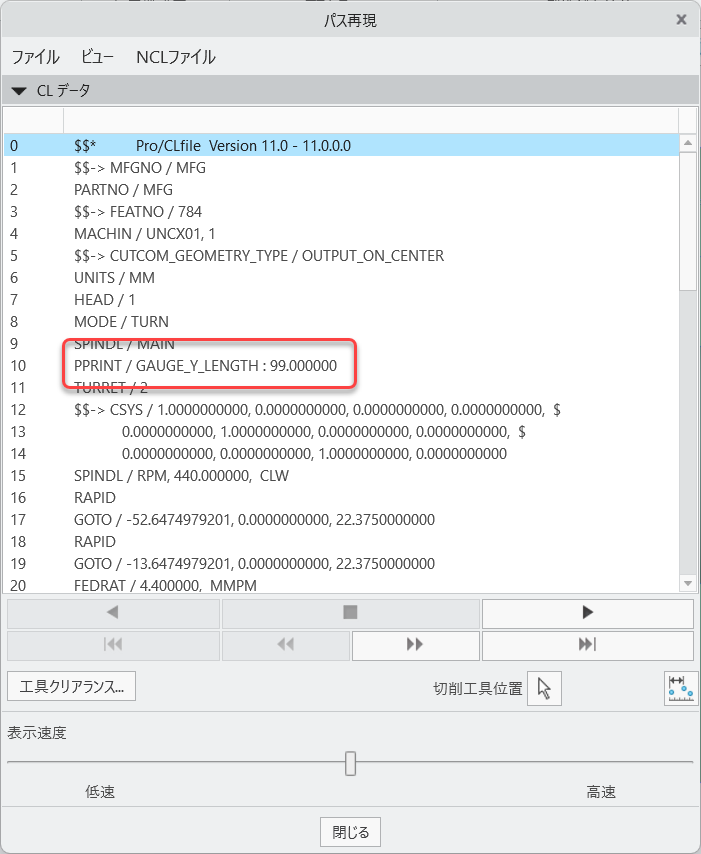

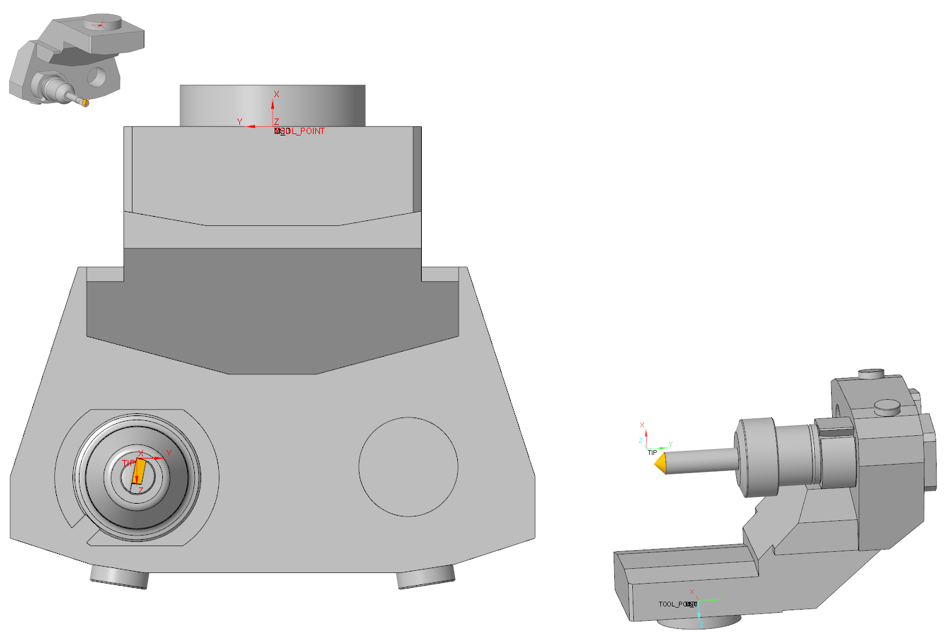

工具定義で「ゲージ Y 長さ」(GAUGE_Y_LENGTH) パラメータを指定できるようになりました。PPRINT 文を使用して CL データ出力にこのパラメータ値を含めることができます。このパラメータ値はポストプロセッサシステムとシミュレーションシステムで使用できます。「ゲージ Y 長さ」(Gauge Y Length) オプションは次の工具で使用できます。
• ミル工具
• ターニング工具
• ドリル工具
利点
この機能強化では次のような利点が得られます。
• 追加の工具配置オプションが使用可能になります
• 柔軟性が向上します
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
