バックボーリングシーケンスとバック皿穴シーケンスの機能強化
Creo+
ユーザーインタフェースの場所:
1. 「製造」(Manufacturing) で、以下のいずれかをクリックします。
◦ >
「ボーリング」(Boring) >
「バック」(Back)
「ボーリング」(Boring) > 「バック」(Back)◦ >
「皿穴」(Countersink) >
「バック皿穴」(Back Countersink)
「皿穴」(Countersink) > 「バック皿穴」(Back Countersink)◦ >
「ボーリング」(Boring) >
「バック」(Back)
「ボーリング」(Boring) > 「バック」(Back)◦ >
「皿穴」(Countersink) >
「バック皿穴」(Back Countersink)
「皿穴」(Countersink) > 「バック皿穴」(Back Countersink)2. 「パラメータ」(Parameters) タブをクリックします。
ビデオ
説明

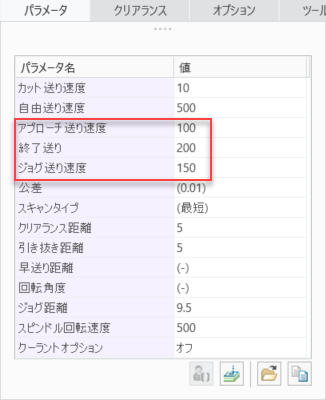

「バックボーリング」(Back Boring) シーケンスと「バック皿穴」(Back Countersink) シーケンスで、以下の新しいパラメータを使用できるようになりました。
• 「アプローチ送り速度」(APPROACH_FEED) と「終了送り」(EXIT_FEED) - これらのパラメータは、工具の開始モーションと終了モーションを制御します。これらは、開始モーションおよび終了モーションで、工具がドリル済みの穴に進入するときと退出するときの送り速度を制御します。
• 「ジョグ送り速度」(JOG_FEED) - このパラメータは、ジョグモーションを制御します。工具がジョグ距離を移動する際の送り速度を制御します。
さらに、「バックボーリング」(Back Boring) シーケンスと「バック皿穴」(Back Countersink) シーケンスで
「材料除去シミュレーション」(Material Removal Simulation) コマンドがサポートされるようになりました。
「材料除去シミュレーション」(Material Removal Simulation) コマンドがサポートされるようになりました。利点
これらの機能強化により、次のような利点が得られます。
• カスタムツールパスを手動で作成する必要性が排除されます。
• ツールパスを制御するためのオプションが増えます。
• Creo NC ワークフローと一貫性のある新しい制御を使用できます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
