ModelCHECK における新しいフラットステートのオーバーラップジオメトリの診断
Creo+
ユーザーインタフェースの場所: 該当なし
ビデオ
説明
この機能強化により、板金ボディのオーバーラップと設計違反を確認する新しいチェックが導入されました。

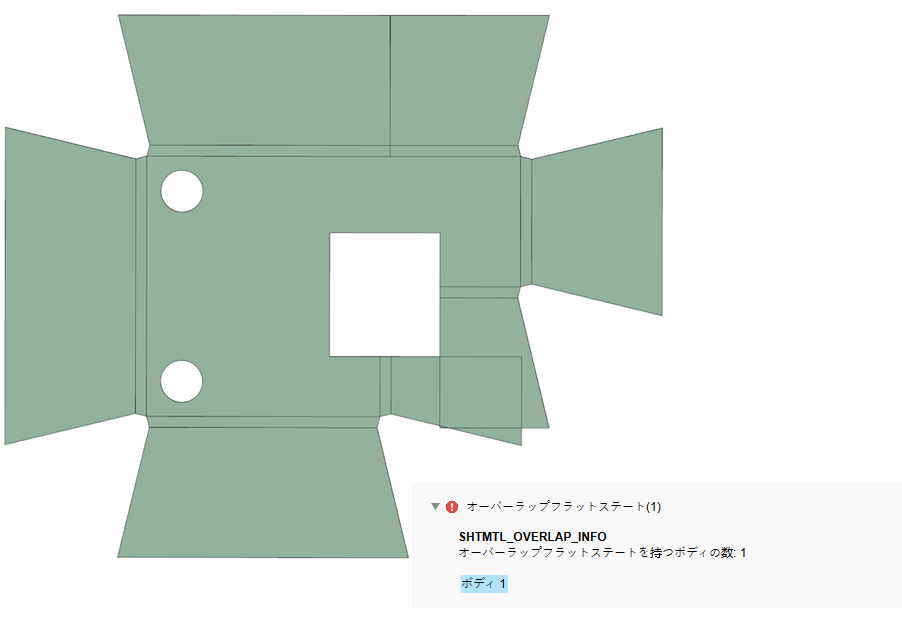

• SHTMTL_OVERLAP_INFO チェック - 板金ボディにフラットステートのオーバーラップジオメトリがあるかどうかを確認します。また、影響を受けるボディをグラフィックウィンドウでハイライトします。

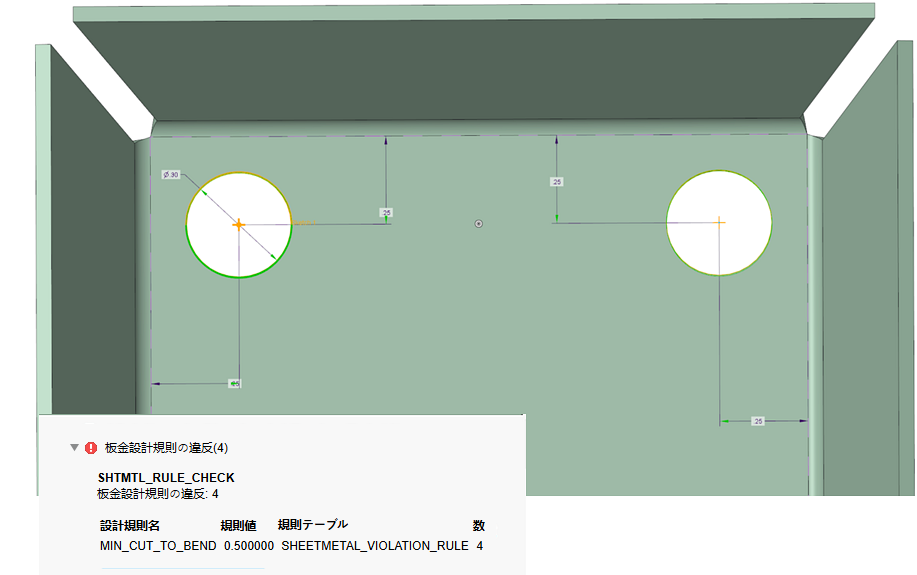

• SHTMTL_RULE_CHECK チェック - すべての板金設計規則違反を報告します。このチェックには、グラフィックウィンドウで違反を正しい寸法によってハイライトするオプションがあります。
利点
これらのチェックにより、マルチボディ板金フィーチャーをサポートするために、既存の板金チェックの機能が拡張されます。
追加情報
ヒント: | なし。 |
制限事項: | これらのチェックは部品モードでのみ適用されます。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし |
