板金のマルチボディでの ModelCHECK のサポート
Creo+
ユーザーインタフェースの場所: > > の順にクリックします。
ビデオ
説明
Creo+ では、板金ボディの完全なマルチボディサポートに対応するために、モデルチェック機能が強化されました。
ModelCHECK の機能強化には次のものがあります。

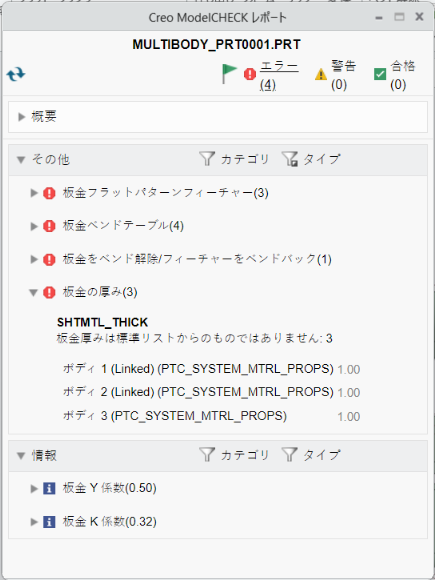

• 複数の材料の厚みチェックが含まれます。

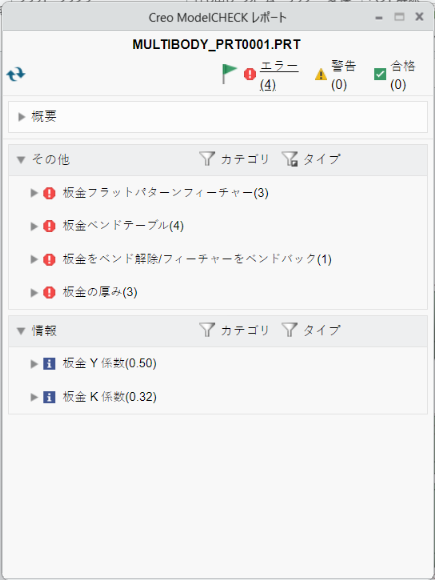

• 各板金ボディの Y 係数と K 係数が報告されます。

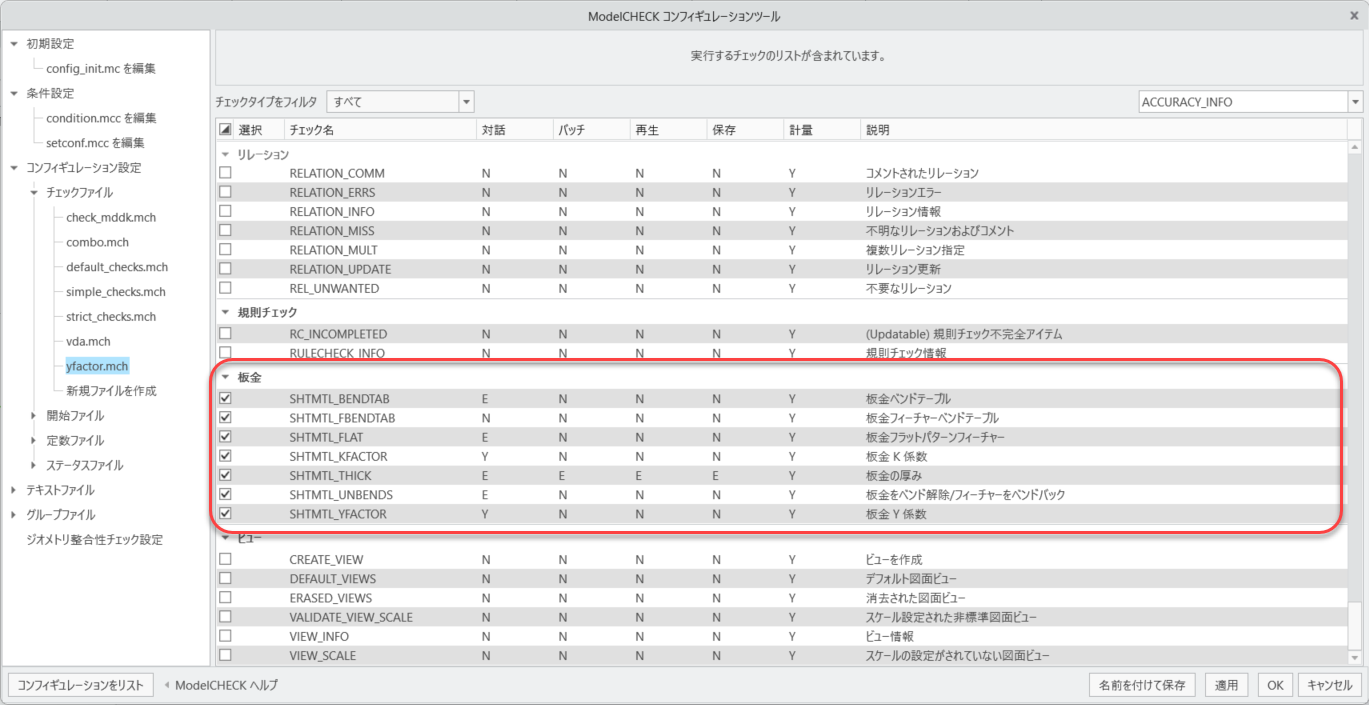

• 板金マルチボディの操作用に次の新しいチェックが作成されました。

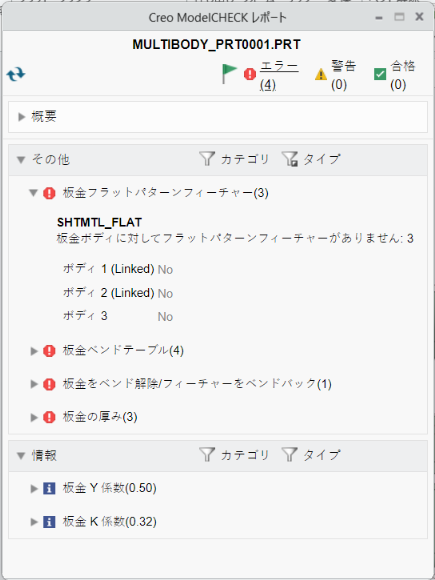

◦ 単一部品とマルチボディ部品にフラットパターンが存在するかどうかをチェックします。

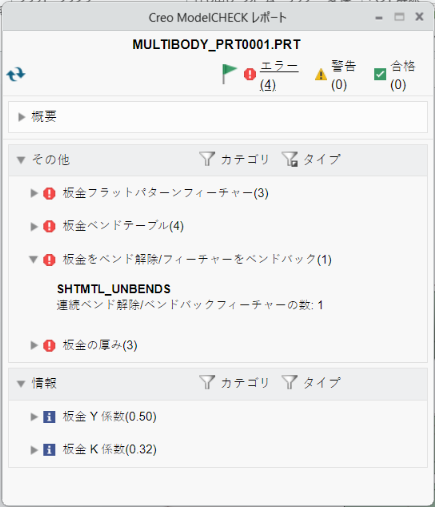

◦ 板金部品に連続的なベンド解除フィーチャーとベンドバックフィーチャーがあるかチェックします。

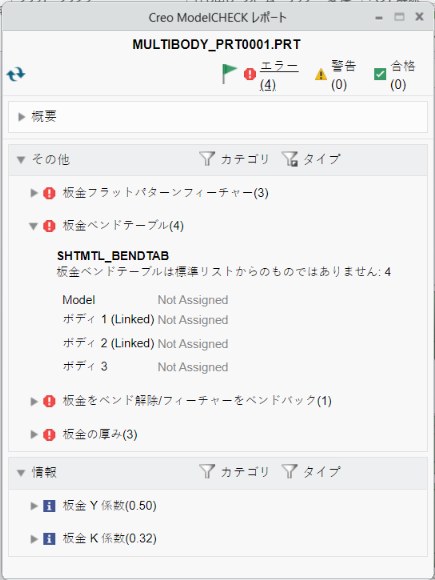

◦ ベンドテーブルに関連付けられているボディをチェックして指定します。
◦ 板金ベンドテーブルを使用しているモデル内のフィーチャーの数をチェックして指定します。
利点
板金マルチボディ設計を完全にカバーするように ModelCHECK を設定できるようになりました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
