シンボルでの「エンティティ上」配置タイプと「エンティティに垂直」配置タイプのサポート
Creo+
ユーザーインタフェースの場所: MBD でシンボルを選択し、右クリックします。
説明

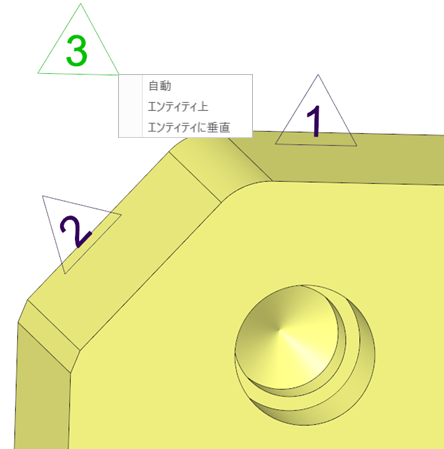

モデルベース定義 (MBD) で、引出線のないサーフェスにシンボルを直接配置できるようになりました。シンボルでは以下の配置タイプがサポートされています。
• 「エンティティ上」(On Entity) - シンボルは、サーフェスに直接配置でき、自動的に、アクティブなアノテーション平面と整列します。シンボルを手動で回転させて、その方向を調整できます。
• 「エンティティに垂直」(Normal to Entity) - シンボルは自動的に、選択したサーフェスに垂直に配置されます。
利点
モデルベース定義でのシンボル配置の柔軟性が向上します。
追加情報
ヒント: | シンボルで「エンティティ上」(On Entity) 配置オプションと「エンティティに垂直」(Normal to Entity) 配置オプションをサポートするには、対応する配置属性をシンボルの定義で有効にする必要があります。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
