「コピー」ワークフローと「貼り付け」ワークフローでのアノテーションの再使用の強化
Creo+
ユーザーインタフェースの場所: 「前提条件」(Prerequisite): 「アノテーションを選択」(Select annotations)
• 「モデル」(Model) タブの
「コピー」(Copy) および
「特殊貼り付け」(Paste Special) コマンド。
「コピー」(Copy) および 「特殊貼り付け」(Paste Special) コマンド。• コンテキストメニュー
ビデオ
説明
この機能強化によって、同じモデル内または複数の異なるモデルの間で個々のアノテーションをコピーして貼り付ける際のワークフローが効率的かつ簡単になりました。
強化された機能には以下が含まれます。

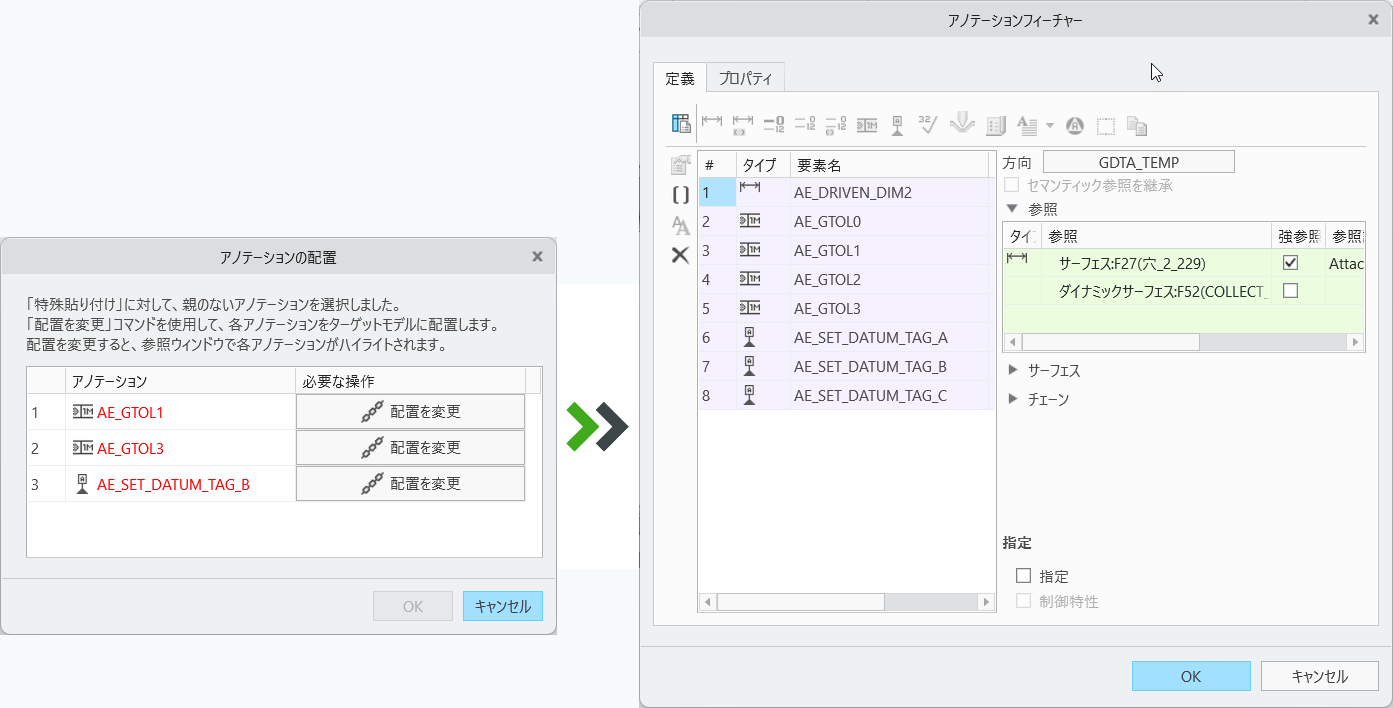

• アノテーションは、ソースモデルの別のオーナーフィーチャーからコピーできます。コピーされたアノテーションはターゲットモデルの特別なアノテーションフィーチャーに保存され、後で更新するために再定義できます。

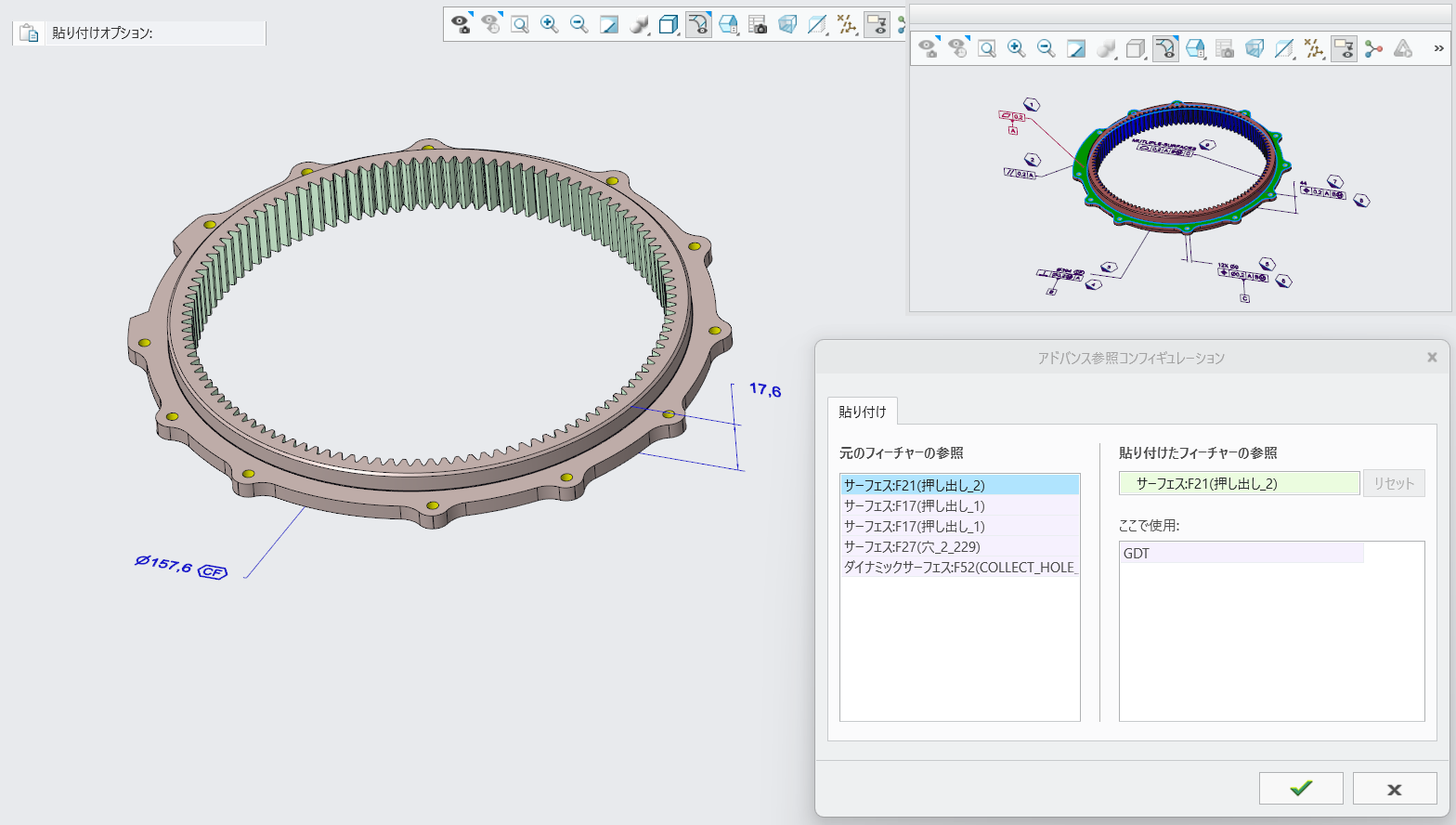

• モデル間操作中に参照マッピングを効率的に行うためのアドバンス参照コンフィギュレーションと、ソースモデルを表示するドッキングウィンドウ
• アノテーションの依存は、config.pro オプション copy_individual_annotations dependent* independent で制御できます (依存または独立)。
これは、アノテーション貼り付け時のデフォルトの依存ステータスのみに適用されます。その後、コンテキストメニューを使用するか、コピーされたアノテーションを含む特別なアノテーションフィーチャーのユーザーインタフェースから、各アノテーションの依存状態を個別に変更できます。
• 依存アノテーションには、そのソースを示す 2 つのパラメータ PTC_COPY_AE_ORIGIN および PTC_COPY_AE_ORIGIN_TYPE が含まれます。
• アノテーションのスタックを処理する際、config.pro オプション full_stack_copy_on_indv_ann_sel yes no* を使用して、スタック全体をコピーするかスタックの一部をコピーするかを選択できます。
利点
アノテーションを再作成する必要がなく、効率的に再使用できます。
追加情報
ヒント: | なし。 |
制限事項: | • 異なるモデル間でのアノテーションのコピー/貼り付けはスタンドアロンのアノテーションおよびアノテーションフィーチャーが所有するアノテーションに対してサポートされており、表示アノテーションまたは駆動アノテーションではサポートされていません。 • 同じモデル内でのアノテーションのコピー/貼り付けは、アノテーションフィーチャーが所有するアノテーションに対してサポートされており、スタンドアロン寸法、表示寸法、または駆動寸法ではサポートされていません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | • copy_individual_annotations dependent* independent • full_stack_copy_on_indv_ann_sel yes no* |
