幾何公差の追加テキストでのパラメータコールアウトのサポート
Creo+
ユーザーインタフェースの場所: 幾何公差の「追加テキスト」(Additional Text) パネル。
1. 幾何公差を選択します。「幾何公差」(Geometric Tolerance) リボンタブが開きます。
2. 「追加テキスト」(Additional Text) ボタンをクリックします。「追加テキスト」(Additional Text) パネルが開きます。
ビデオ
説明

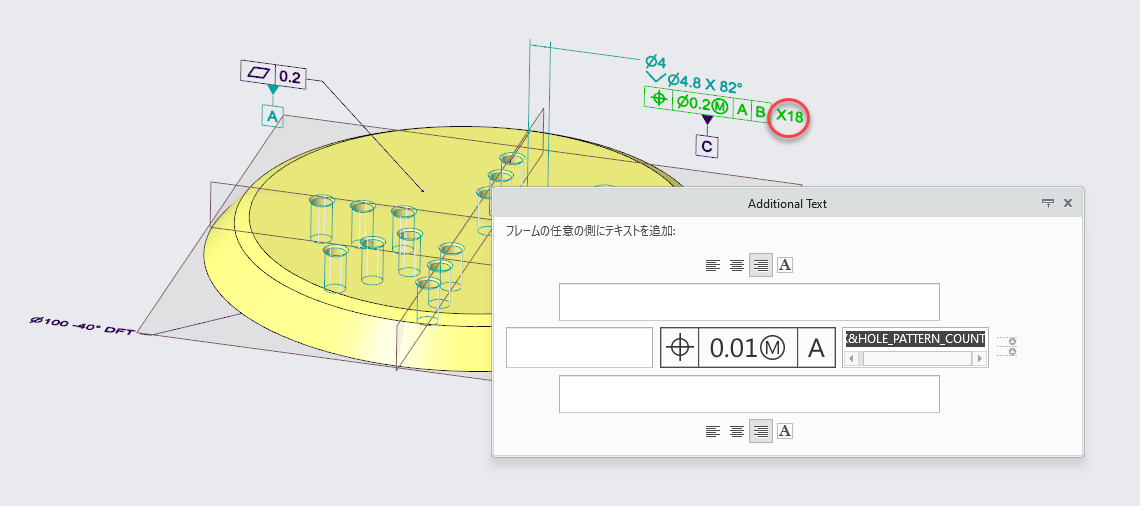

幾何公差の追加テキストのフィールドのパラメータに基づいてコールアウトを作成できるようになりました。これにより、モデルを修正する際に手動で修正および更新する必要がなくなりました。
この機能強化により、ハッチングデザイナーを図面モードで使用できるようになり、PAT ハッチングパターンを直接作成または編集できます。
利点
幾何公差のパラメトリックな挙動が改善されました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
