モデルベース定義でのテーブルの作成
Creo+
ユーザーインタフェースの場所: > グループの順にクリックします。
ビデオ
説明
この機能強化により、モデルベース定義 (MBD) での単純テーブルの作成がサポートされるようになりました。
MBD でテーブルを作成して、任意のアノテーション平面に配置したり、スクリーンにフラットに設定したりできるようになりました。テーブルは、サポートされているその他のアノテーションと同様に組み合わせステートに割り当てることができます。
MBD で次の方法を使用してテーブルを作成できます。

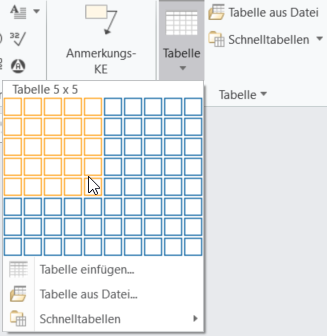

• テーブルグリッドまたは「テーブルを挿入」(Insert Table) コマンドを使用 - 空のテーブルを作成しているときに、必要な数の行と列を選択します。
• 既存のファイルからテーブルを読み込む - *.CSV、*.XLSX (Excel スプレッドシート)、*.tbl ファイルなど、サポートされているファイルフォーマットから定義済みのテーブルを読み込みます。

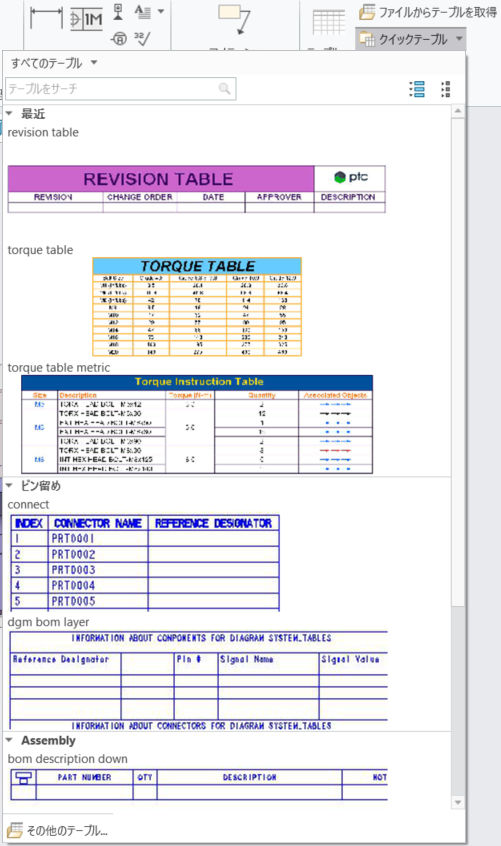

• 「クイックテーブル」(Quick Tables) ギャラリーからテーブルを挿入 - ギャラリーで、システム定義テーブルとユーザー定義テーブルをプレビューできます。モデルに配置する関連テーブルをサーチしてピン留めします。
上記のいずれかのオプションを使用してテーブルを選択すると、そのテーブルがカーソルに接続されます。この後、MBD モデルでテーブルの配置場所を選択できます。
利点
MBD でテーブルを使用することで、エンジニアリングデータを速やかかつ簡単に表形式で追加および整理できます。
追加情報
ヒント: | config.pro オプション pro_table_dir を使用して、ユーザー定義テーブルの読み込み元のデフォルトパスを定義できます。 |
制限事項: | 現在のところ、Creo+ ではリピート領域があるテーブルはサポートされていません。リピート領域があるテーブルを配置すると、MBD でメッセージが表示され、そのテーブルは単純テーブルとして配置されます。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
