GD&T Advisor の機能強化: ユーザーが選択できるアノテーション平面
Creo+

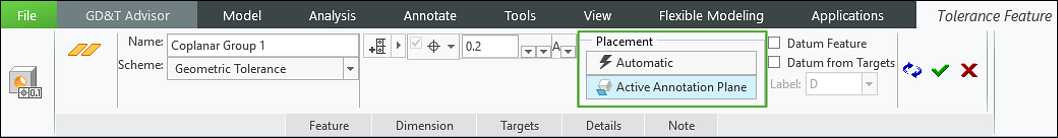

ユーザーインタフェースの場所: 機能形体を定義する際、以下に示すように、「配置」(Placement) の下に「アクティブなアノテーション平面」(Active Annotation Plane) が表示されます。
ビデオ
説明
GD&T Advisor で新しい機能形体を定義する際、GD&T Advisor によって生成されたアノテーションの配置場所を制御できるようになりました。
• 「自動」(Automatic) - GD&T Advisor によって自動的に選択された平面にアノテーションが配置されます。

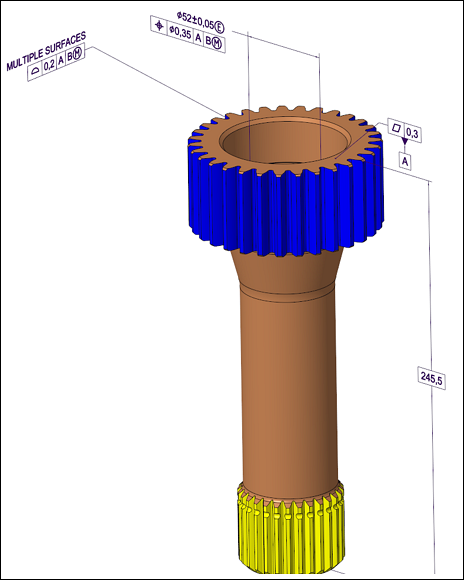

• 「アクティブなアノテーション平面」(Active Annotation Plane) - 「アノテーション」(Annotate) タブで現在選択されている平面にアノテーションが配置されます。別の平面にアノテーションを配置するには、平面を選択するか、「アノテーション」(Annotate) タブで新しい平面を作成します。
利点
この機能強化により、GD&T Advisor を使用してアノテーションを作成する際の柔軟性と制御が向上します。
追加情報
ヒント: | 「アクティブなアノテーション平面」(Active Annotation Plane) オプションが選択されている場合、GD&T Advisor は、「アノテーション」(Annotate) タブで最後に選択されたアノテーション平面を使用してアノテーションを作成します。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
