GD&T Advisor の機能強化: セマンティック参照を収集する追加の方法のサポート
Creo+
ユーザーインタフェースの場所: 該当なし
ビデオ
説明
これまで GD&T Advisor は、「サーフェスセット」(Surface sets) コレクターでダイナミックサーフェスまたは個別サーフェスをサポートしていませんでした。
GD&T Advisor を使用する際に、Creo ダイナミックサーフェスを利用できるようになり、それらをアノテーションのセマンティック参照として収集できるようになりました。
次の機能強化が行われました。

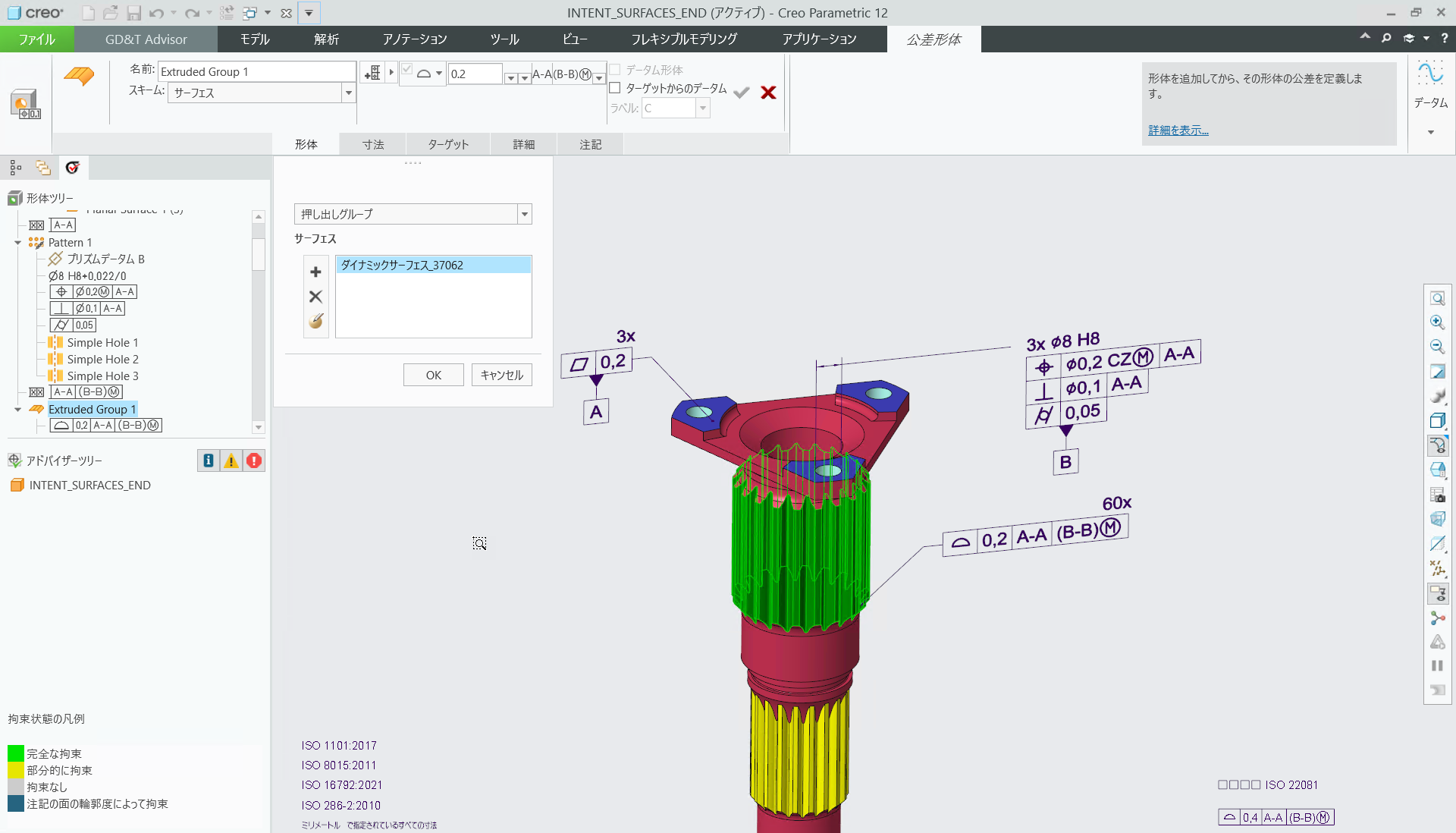

• GD&T Advisor で新しい機能形体を定義したり、ダイナミックサーフェスを含む Creo アノテーションを検証したりする際、「個別」(Individual) コレクターまたは「サーフェスセット」(Surface sets) コレクターのどちらに追加する場合でも、「リストから選択」(Pick From List) オプションを使用してダイナミックサーフェスを収集できます。
• GD&T Advisor で、アノテーションの「サーフェスセット」(Surface sets) コレクターに追加された個々の参照がサポートされ、検証されるようになりました。
利点
この機能強化では、Creo ダイナミックサーフェスが、モデルの変更に応じて更新されるアソシエティブな方法で、設計意図を表す複数のサーフェスをすばやく収集できるようになることでプロセスが改善されます。これにより、アソシエイティブではない方法でサーフェスを手動で収集する場合と比べると、大幅に時間と労力を削減できます。
追加情報
ヒント: | なし。 |
制限事項: | このバージョンの GD&T Advisor では、GD&T アノテーションの作成または検証に関して、以下の収集方法がまだサポートされていません。 • Creo アノテーションによって使用される、ダイナミックサーフェスタイプのデータム参照形体。 • シードと境界サーフェス、ループサーフェスなどの規則ベースの収集方法を使用して収集されたサーフェス。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
