GD&T Advisor の機能強化: セマンティック参照を収集するための規則ベースの選択方法とデータム参照形体
Creo+
ユーザーインタフェースの場所: 該当なし
説明
これまでの GD&T Advisor では、規則ベースの収集またはデータム参照形体はサポートされていませんでした。そのため、複数のサーフェスを手動で選択する必要があり、ジオメトリが複雑な場合に、モデルの更新が面倒かつ非パラメトリックな作業となっていました。
この機能強化により、アノテーションを作成または検証する際に、GD&T Advisor で新しい方法を使用してセマンティック参照を収集できるようになりました。

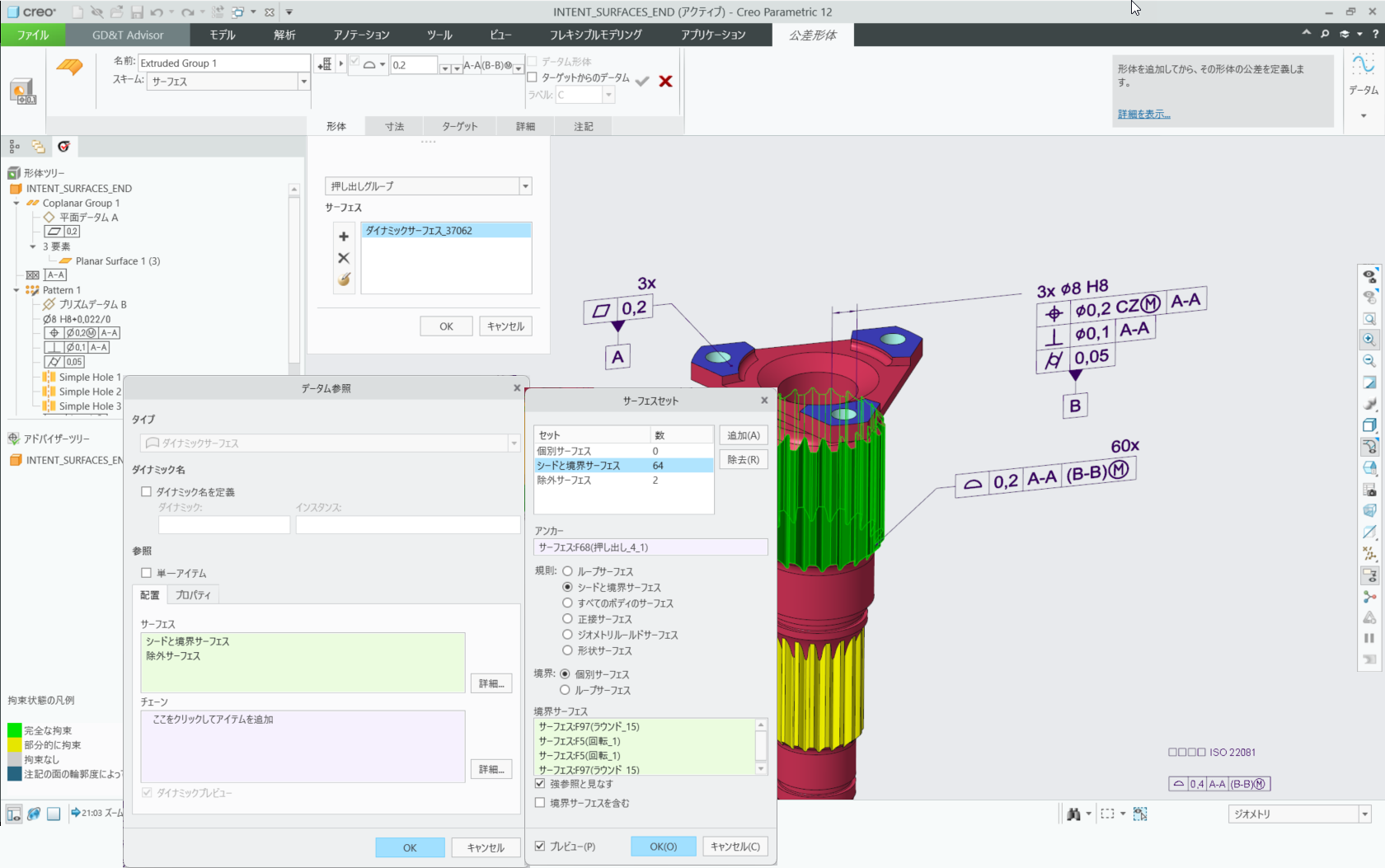

• 規則ベースの収集方法: GD&T Advisor は、アノテーションに対して指定されていた規則ベースの参照の収集を検証できます。たとえば、Creo のアノテーションによって収集されていた以下の規則ベースの収集がサポートされるようになりました。
◦ シードと境界
◦ ループサーフェス
• データム参照形体 (DRF): 機能形体を新規作成する際に、GD&T Advisor でダイナミックサーフェスタイプの DRF を使用できます。たとえば、GD&T Advisor で機能形体を新規作成する際に、以下を含むモデルで既存の DRF を活用できます。
◦ 個別サーフェスの収集
◦ 規則ベースの収集
モデルが変更されると、Creo は規則ベースの収集を再評価し、その結果に従ってそれらを GD&T Advisor で更新します。
利点
GD&T Advisor ユーザーは、ネイティブ Creo の豊富な規則ベースの選択方法を利用できるようになり、アノテーションの参照を選択するのに要する時間が大幅に短縮されます。
追加情報
ヒント: | なし。 |
制限事項: | 現時点では、GD&T Advisor は、パターン形体を作成する際に、規則ベースの選択またはデータム参照形体 (DRF) によって収集された複数のサーフェスを使用しません。現時点では、これらのサーフェスは、「押し出し」(Extruded) グループなどのほかの機能形体を定義する際にのみ使用されています。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
