GD&T Advisor の機能強化: 一般公差を指示するための ISO 22081 のサポート
Creo+

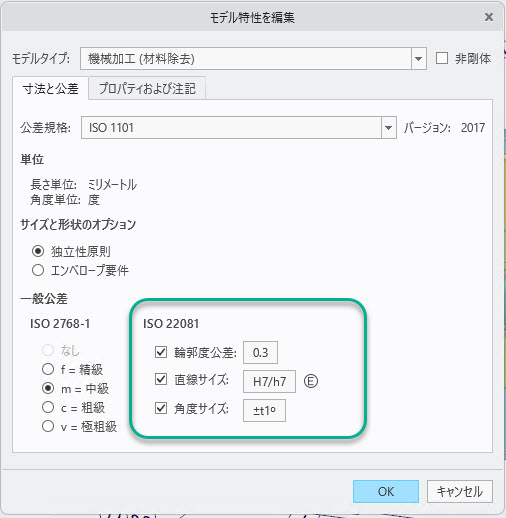

ユーザーインタフェースの場所: GD&T Advisor で「プロパティを編集」(Edit Properties) をクリックします。
ビデオ
説明
一般サイズ仕様と一般幾何公差仕様を指示するための ISO GPS 22081:2021 をサポートするように GD&T Advisor が更新されました。
この機能強化には次の一般公差が含まれます。
• 一般輪郭度公差

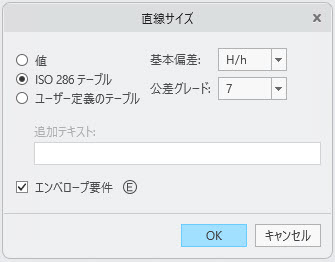

• 一般直線サイズ公差
• 一般角度サイズ公差
公差が適用されると、使用されている公差を示す、対応する注記がモデルに表示され、一般輪郭度公差に関連するセマンティック参照の集合がこの幾何仕様に関連付けられます。
モデルで使用されている最新の ISO 規格に従って、一般公差の詳細を指定できます。
生成されたシステム注記は次のように表示されます。
利点
この機能強化により、GD&T Advisor で ISO 準拠の一般公差仕様がサポートされるようになりました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
