GD&T Advisor の機能強化: 一般輪郭公差が定義されている場合に不要となった深さ参照
Creo+
ユーザーインタフェースの場所: 該当なし
説明
これまでは、テーパ形体の機能形体を作成する前に、参照平面を明示的に拘束する必要がありました。これを行わないと、形体定義を完了できませんでした。
モデルに対して一般輪郭度公差が定義されている場合、オフセット参照を必要とするテーパ形体の深さ参照を定義する必要がなくなり、機能形体の定義にかかる時間がさらに短縮されています。
次のイメージは、改善されたワークフローを示しています。

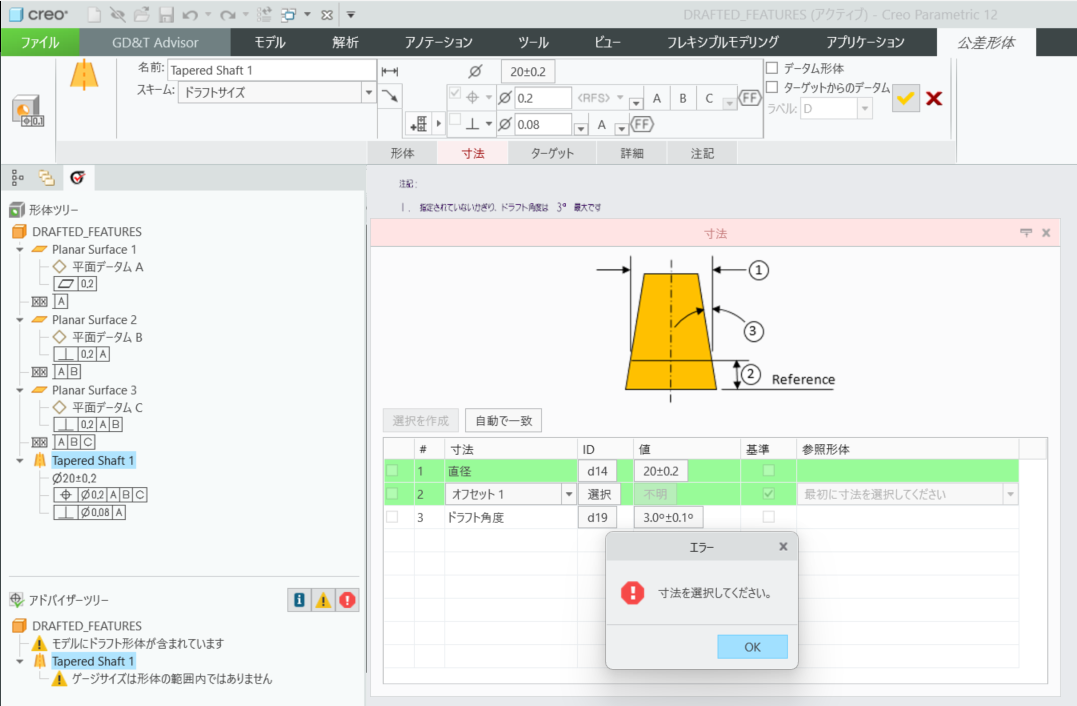

次のイメージは、以前のワークフローを示しています。
利点
この機能強化により、一般輪郭度公差を使用する場合に、テーパ形体を定義するワークフローが改善されます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
