GD&T Advisor の機能強化: スクリーンにフラットな注記の表示を管理するための新しいオプション
Creo+
ユーザーインタフェースの場所: このオプションは GDTAAppOptions.xml ファイルで設定できます。
説明
GDTAAppOptions.xml ファイルにある Show_Flat-to-Screen_Notes オプションが GD&T Advisor でサポートされるようになり、ユーザーと CAD 管理者は、GD&T Advisor によって生成される、スクリーンにフラットな注記の表示を制御できます。
このオプションが 'no' に設定されている場合、GD&T Advisor の注記はスクリーンに表示されませんが、関連するパラメータは作成されます。これにより、参照されている情報をほかのアノテーションに含めることができます。たとえば、パラメータ &GDTA_STANDARD_REF_NOTES を呼び出して、そのモデルに対して GD&T Advisor が使用している規格 (ASME Y14.5-2018、ASME Y14.41-2019 など) を参照できます。

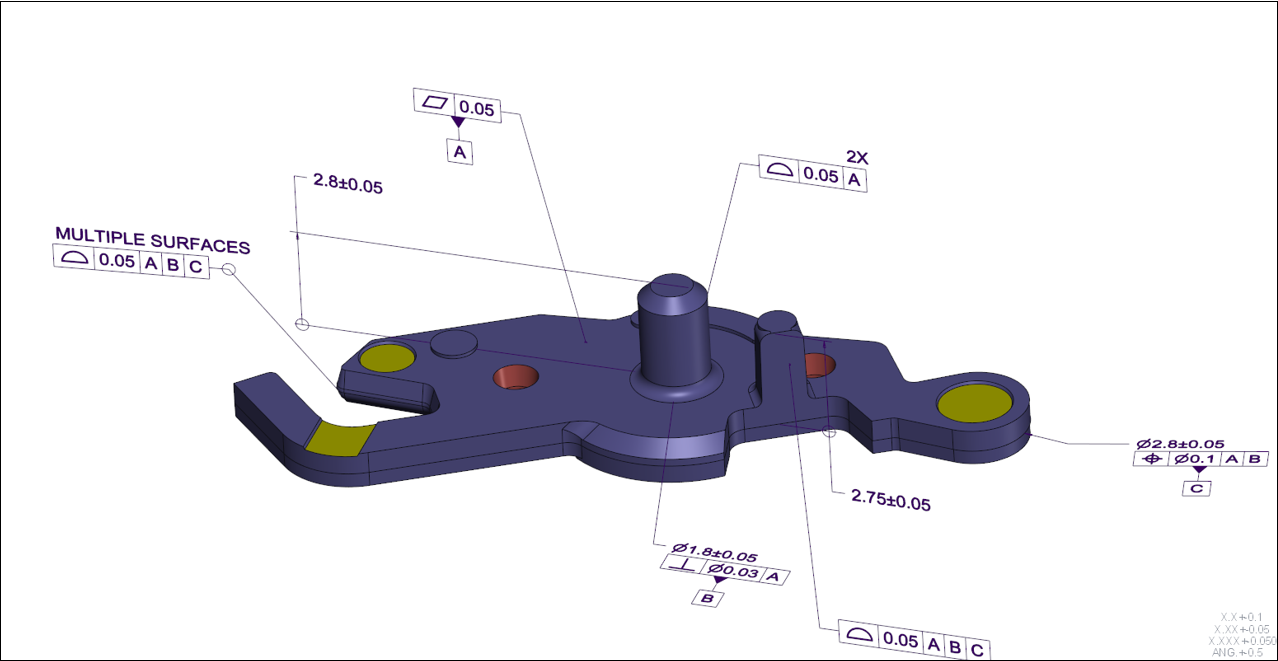

次のイメージは、Show_Flat-to-Screen_Notes オプションが no に設定されている場合を示しています

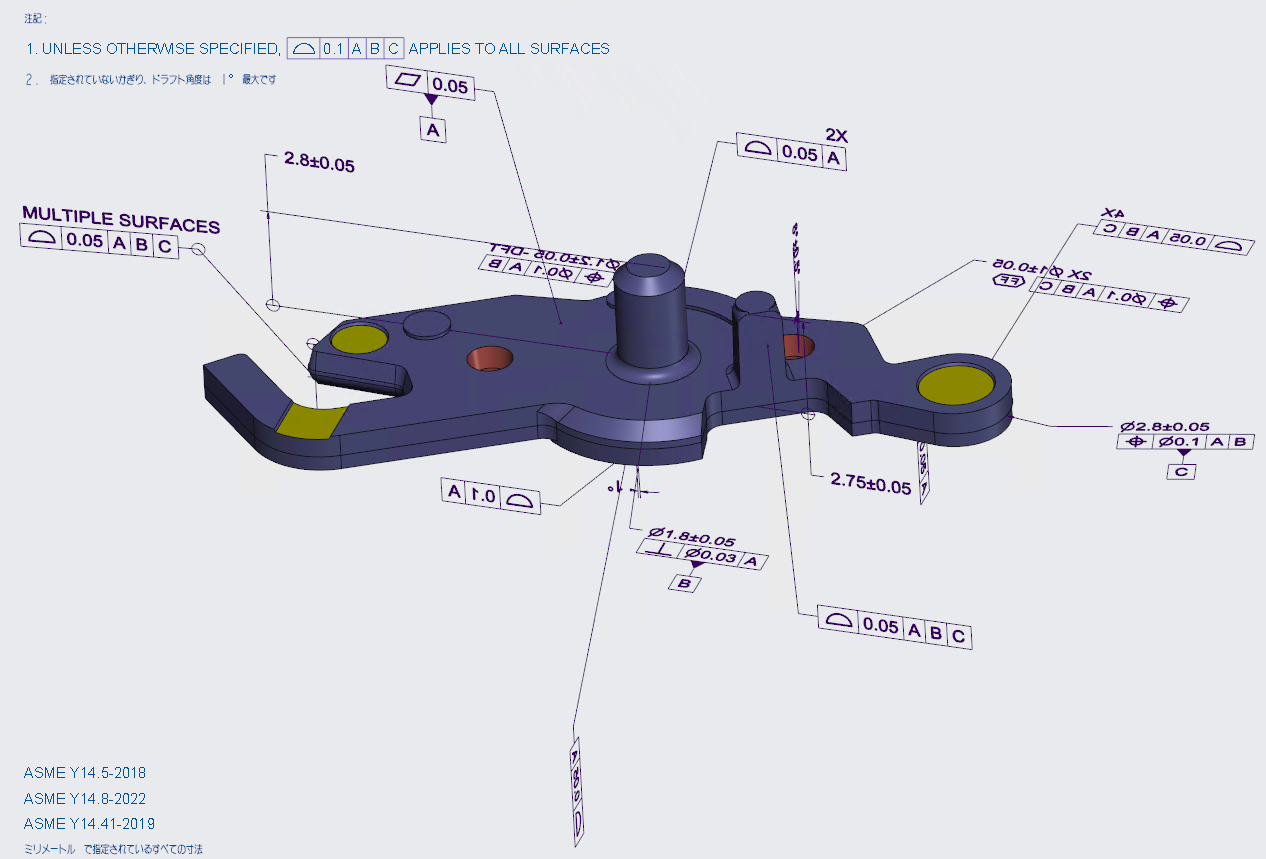

次のイメージは、Show_Flat-to-Screen_Notes オプションが yes に設定されている場合を示しています
利点
この機能強化により、GD&T Advisor でスクリーンにフラットな注記の表示を簡単に制御できるようになります。MBD 注記を適用するときに、ユーザーの会社のポリシーによって管理されている特定の注記を使用することがよくあります。これまでは、GD&T Advisor のスクリーンにフラットな注記の表示を制御できず、ユーザーが手動で非表示にする必要がありました。新しいオプションにより、このタスクが簡単になりました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | このオプションが 'yes' に設定されている場合、またはオプションの XML ファイルに存在しない場合、注記は Creo 12 より前のバージョンと同様にスクリーンに表示されます。 |
