GD&T Advisor の機能強化: 詳細規格への準拠の向上 - 面の輪郭度の公差による円錐形体の拘束
Creo+

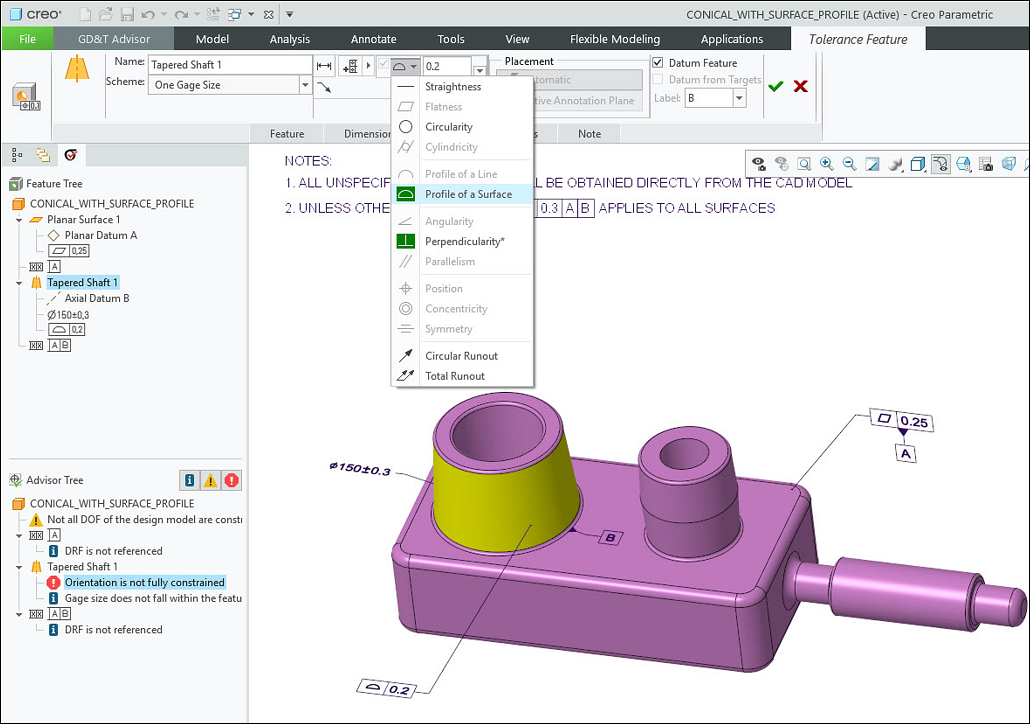

ユーザーインタフェースの場所: 公差形体を定義する際、幾何公差特性記号のリストに
「面の輪郭度」(Profile of a Surface) が表示され、該当する状況で使用できます。
「面の輪郭度」(Profile of a Surface) が表示され、該当する状況で使用できます。説明
円錐形体に 「面の輪郭度」(Profile of a Surface) を適用し、その内角と形状を拘束できるようになりました。このオプションは、円錐形体で「1 ゲージサイズ」(One Gage Size) スキームが使用されている場合にのみ使用できます。
「面の輪郭度」(Profile of a Surface) を適用し、その内角と形状を拘束できるようになりました。このオプションは、円錐形体で「1 ゲージサイズ」(One Gage Size) スキームが使用されている場合にのみ使用できます。
この機能強化は、ASME モデルと ISO モデルの両方を対象としています。
利点
この機能強化により、ASME 詳細規格と ISO 詳細規格の両方への準拠が向上します。
追加情報
ヒント: | なし。 |
制限事項: | 「面の輪郭度」(Profile of a Surface) オプションは、「1 ゲージサイズ」(One Gage Size) スキームを使用して定義された円錐形体でのみ使用できます。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
