ブロックとしての図面テーブルのエクスポートのサポート
Creo+
ユーザーインタフェースの場所: > > の順にクリックします。
説明
図面を DXF または DWG にエクスポートする際に、図面テーブルをブロックとして定義できるようになりました。エクスポートされた図面は、 で定義されているとおりに正確なテーブル表示を保持するので、これを手動で編集する必要がなくなりました。
この機能強化により、エクスポートされた図面を AutoCAD で読み込む際のテーブルに関する既知の問題が解決されました。以下に例を示します。
• テーブルを移動または編集するときにテーブルの境界線が再表示される。
• テーブルセルのマージンの表示が正しくない。

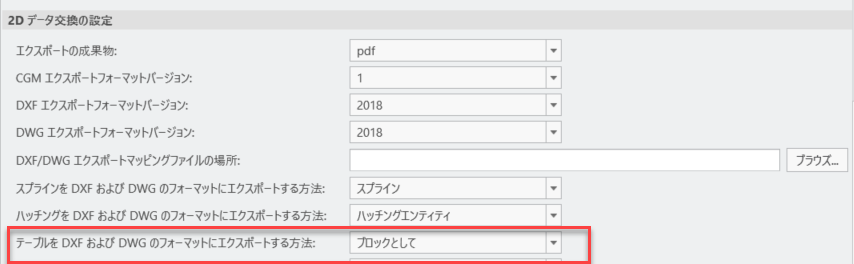

新しいコンフィギュレーションオプション intf2d_out_acad_tables を使用して、エクスポート時のテーブルの処理方法を定義できます。
intf2d_out_acad_tables には以下の設定があります。
• as_tables - テーブルはテーブルとしてエクスポートされます (デフォルト)。
• as_blocks - テーブルはブロックとしてエクスポートされます。
• as_tables_and_blocks - 空白行がないテーブルはテーブルとしてエクスポートされ、空白行があるテーブルはブロックとしてエクスポートされます。

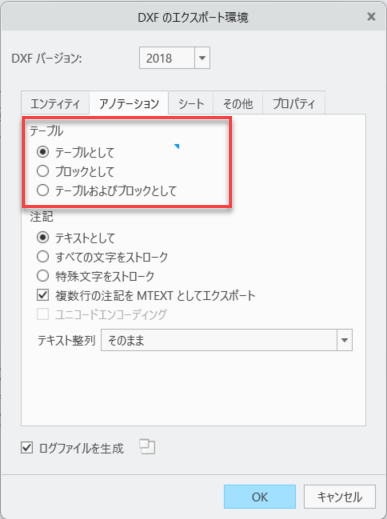

プリファレンスの設定は、 > の設定、または「DXF のエクスポート環境」(Export Environment for DXF) および「DWG のエクスポート環境」(Export Environment for DWG) で行うことができます。
利点
• DXF または DWG にエクスポートする際に、 で作成された図面テーブルの表示を維持します。
• AutoCAD で図面を からインポートした後に手動でテーブルを編集する必要がなくなります。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | はい。この機能強化の一環として、レガシーコンフィギュレーションオプション intf2d_out_acad_brk_tbl_w_bl_ln が除去され、新しいコンフィギュレーションオプションに置き換えられました。 |
この機能に関連付けられているコンフィギュレーションオプション: | Intf2d_out_acad_tables - as_tables*、as_blocks、as_tables_and_blocks。 |
