Creo Simulation Live における共役熱伝達検討
Creo+
ユーザーインタフェースの場所: 流体シミュレーション検討で、「ライブシミュレーション」(Live Simulation) タブの「検討」(Study) グループのオーバーフローメニューから「共役熱伝達」(Conjugate Heat Transfer) チェックボックスをオンにします。 > >
ビデオ
説明

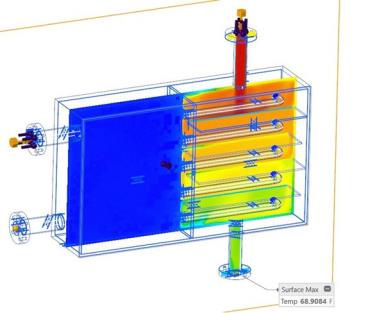

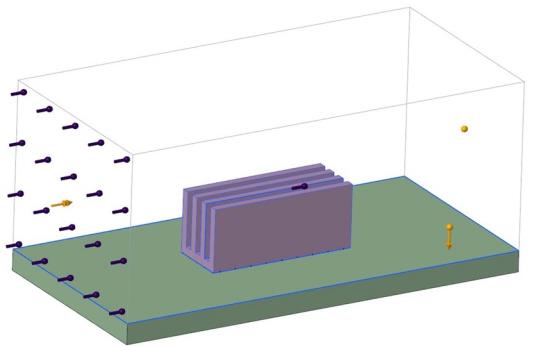

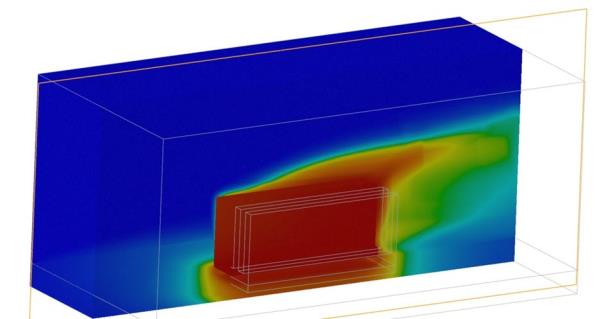

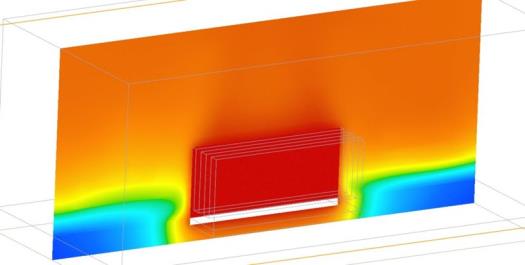

この機能強化により、内部検討と外部検討の両方で、固体と流体の間の熱伝達をシミュレートできるようになりました。共役熱伝達は、周囲の流体ボディへと熱が失われる自然対流状態または強制対流状態を使用してシミュレートできます。1 つの検討で複数の流体タイプを指定できます。複数の流体ドメインはソリッドウォールによって分離する必要があります。
  |
  |
次のように、改善された接触制御が実装されています。
• 接触の自動検出に固体-流体接続が含まれます。

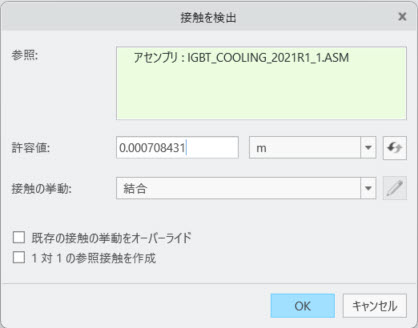

• 固体と流体の間の接触検出用に、新しい FSI (流体-固体界面) 公差オプションが追加されました。
利点
• 複雑な検討を驚異的な速さで解決することができます
• 固体と流体流れの組み合わせにおける熱伝達を正確に予測します
• 共役熱伝達の結果から設計を最適化します
追加情報
ヒント: | なし。 |
制限事項: | 外部流体ドメインはソリッドドメインのみでなければなりません。Creo でキルトベースの境界ボリュームフィーチャーを使用して、共役熱伝達検討用に外部流体ドメインを作成することはできません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
