オーセチック格子 - 2 つの新しいセルタイプ
Creo+
ユーザーインタフェースの場所: >
「格子」(Lattice) > の順にクリックし、
(2 つの角度でオーセチック) または
(1 つの角度でオーセチック) を選択します。
「格子」(Lattice) > の順にクリックし、 (2 つの角度でオーセチック) または (1 つの角度でオーセチック) を選択します。ビデオ
説明
Creo の格子フィーチャーに 2 つの新しいオーセチックセル形状が追加されました。

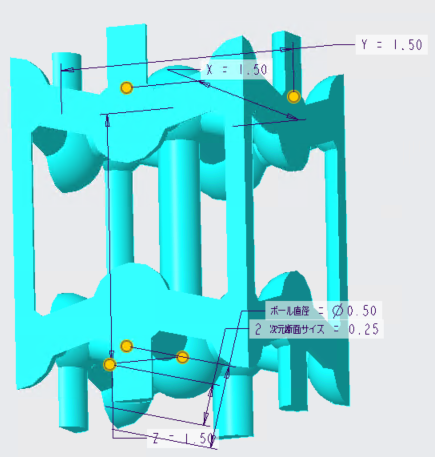

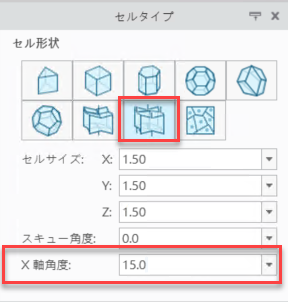

• オーセチック均一格子は X 角度パラメータによって制御できます。
 |  |

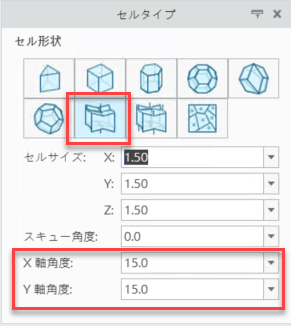

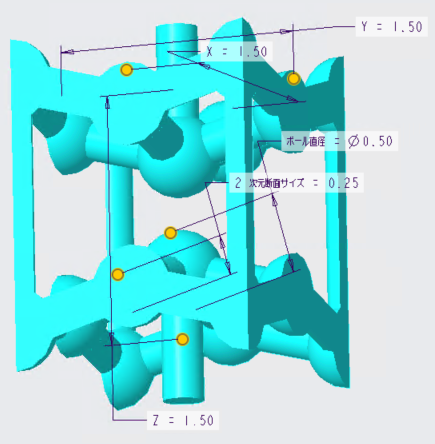

• オーセチック非均一格子は X 角度パラメータと Y 角度パラメータによって制御できます。
 |  |

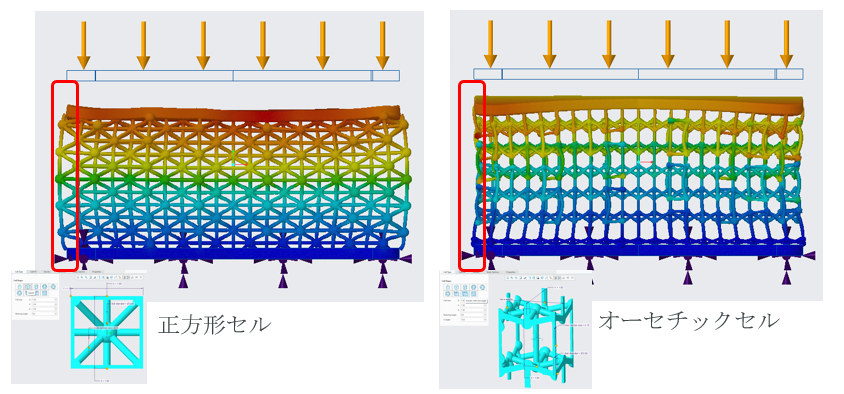

オーセチックセルを使用してビームに基づいた格子を作成することで、負のポアソン比を持つ構造を作成できます。
 |
 |
利点
• 自然界に存在しない特性を持つ、エネルギー吸収と破壊抵抗の高いメタマテリアルを作成できます。これらは防護服や医療機器などの用途に役立ちます。
• ビームに基づいた格子を作成することで、負のポアソン比を持つ構造を作成できます。
• これらの機能は Creo 内に統合されており、Creo 環境から離れる必要がなく、完全にアソシエティブです。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
