延長フィーチャー: 延長境界エッジの正接の維持
Creo+
ユーザーインタフェースの場所: >
「延長」(Extend) の順にクリックします。
「延長」(Extend) の順にクリックします。説明
Creo 13 では、延長フィーチャーの機能が強化され、境界エッジ間の正接が維持されるようになりました。
これは、「延長」(Extend) の「同一」(Same)、「近似」(Approximate)、および「外挿」(Extrapolate) の 3 つの方法に適用されます。

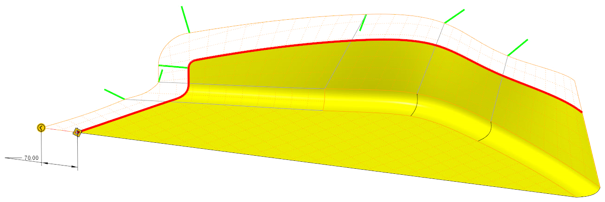

サーフェスを延長するときに、新しい境界エッジのジオメトリは、可能なかぎり正接を維持し、元のエッジの正接に対応するよう改善されています。これにより、サーフェス精度が向上するだけでなく、延長距離の拡大にも役立ちます。
これまでは、正接境界エッジがすぐに非正接になる場合がありました。
利点
サーフェスを延長するときに、ジオメトリのサーフェス精度が向上します。
追加情報
ヒント: | なし。 |
制限事項: | ジオメトリの状況によっては、正接を維持できない場合があります。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
