境界ボリューム: 追加のパラメータ
Creo+
ユーザーインタフェースの場所:
• 部品で、 > >
「境界ボリューム」(Enclosure Volume) > の順にクリックします。
「境界ボリューム」(Enclosure Volume) > の順にクリックします。• アセンブリで、 > > > 「境界ボリューム」(Enclosure Volume) > の順にクリックします。
「境界ボリューム」(Enclosure Volume) > の順にクリックします。
説明
境界ボックスの計算に関連するユースケースのサポートを拡大するため、境界ボリュームフィーチャーが強化されました。

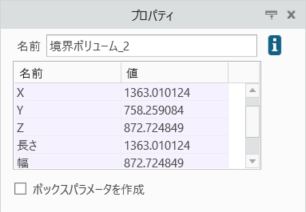

「ボックスパラメータを作成」(Create box parameters) を選択すると、境界ボリュームフィーチャーに次のパラメータが追加されています。
• PTC_BBOX_LENGTH、PTC_BBOX_WIDTH、PTC_BBOX_HEIGHT
ボックスの寸法を最も長い寸法から最も短い寸法の順序で並べ替えて表します。
• PTC_BBOX_MAX_OFFSET_VALUE
直線オフセット寸法の最大値
• PTC_BBOX_IS_UNIFORM_OFFSET
均一オフセットが適用されているかどうかを示す Boolean 型パラメータ
これまで、境界ボリュームフィーチャーは、フィーチャーで定義されているオフセット寸法に関する情報を示すことなくボックスの寸法を報告していました。
利点
パッケージ最適化など、さまざまなユースケースにおける境界ボックス計算に関連する最適化されたプロセスサポート
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
