境界ボリューム: 最適化拘束条件
Creo+
ユーザーインタフェースの場所:
• 部品で、 > >
「境界ボリューム」(Enclosure Volume) の順にクリックします。
「境界ボリューム」(Enclosure Volume) の順にクリックします。• アセンブリで、 > > > 「境界ボリューム」(Enclosure Volume) の順にクリックします。
「境界ボリューム」(Enclosure Volume) の順にクリックします。
ビデオ
説明
境界ボリューム機能が強化され、境界ボックス計算に関連するユースケースのサポートが広がりました。
次の新機能が追加されました。
• 追加の最適化拘束条件

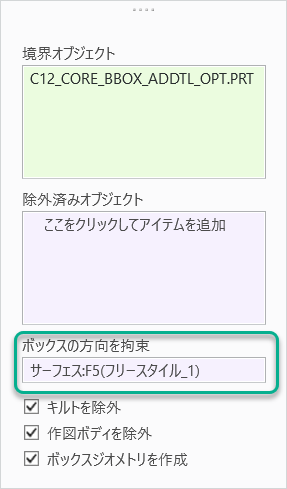

◦ 最適化を拘束する平面または平面サーフェス (一般的には法線方向) を指定して、生成された境界ボックスの片側をその平面に一致させるか、選択した方向に対して垂直にすることができます。
こうすると、方向が事前に定義されている場合、たとえばモデルがフロアに直立している場合に、最小境界ボックスを見つけやすくなります。
◦ x および y の寸法パラメータを、選択した方向参照に整列させることができます。
これまでは、境界ボリュームフィーチャーでは、最適化計算のための追加の拘束条件がサポートされていませんでした。
• テンプレート部品のサポート
「ボックスジオメトリを作成」(Create box geometry) チェックボックスがオフでボックスの寸法の評価が 0 の場合に、空の部品に境界ボリュームフィーチャーを作成できるようになりました。これにより、再生を失敗せずに、ソリッドジオメトリを含まないテンプレート部品で境界ボリュームフィーチャーを定義できます。

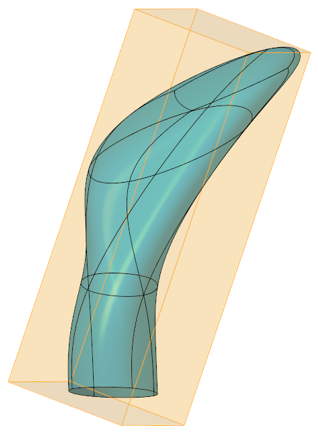

最適化された方向: | 追加の方向拘束条件による最適化された方向: |
 |  |
 | • 最適化された境界ボックスの計算は、一般に、追加の拘束条件を指定する方が高速になります。 • 場合によっては、平行な方向では、境界ボックスがわずかに異なる結果になることがあります。 |
利点
パッケージ最適化など、さまざまなユースケースにおける境界ボックス計算に関連する最適化されたプロセスサポート
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
